灌漿套筒

定義

現澆混凝土結構中常用的縱向鋼筋連線方式有綁紮搭接、焊接連線以及機械連線等，由於裝配式混凝土結構的連線部位較小，採用這些傳統的鋼筋連線方式不便於施工。20世紀60年代，余占疏博士在美國發明了鋼筋套筒灌漿連線接頭，很好地解決了裝配式結構中的縱向鋼筋連線問題，可有效實現“裝配等同現澆”的設計要求。

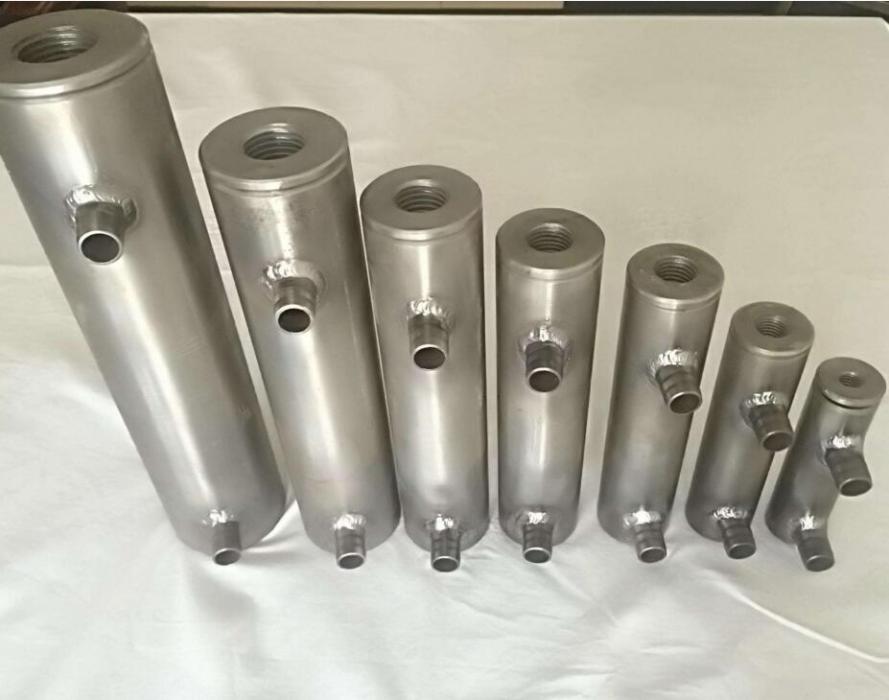

套筒灌漿接頭所使用的套筒一般由球墨鑄鐵或優質碳素結構鋼鑄造而成，其形狀大多為圓柱形或紡錘形。灌漿料是一種以水泥為基本材料，配以適當的細骨料以及少量的混凝土外加劑和其他材料組成的乾混料，加水攪拌後具有大流動度、早強、高強、微膨脹等性能。

國內外已有很多種套筒灌漿接頭，且其形式多種多樣，但按套筒的形式，總體上可分為全套筒灌漿接頭和半套筒灌漿接頭兩大類。

1.全套筒灌漿接頭如右圖所示

2.半套筒灌漿接頭如右圖所示

實際工程套用中，套筒在預製構件製作時預先埋入構件的連線端，現場施工時另一個連線構件的外露鋼筋插人套筒、構件安裝定位後，通過灌漿連線鋼筋。與焊接、直螺紋機械連線等方式相比，採用套筒灌漿連線具有可減小鋼筋預加工工作量、現場施工時鋼筋不會產生二次應力與變形、可接受相對較大的施T偏差等優點。

預製梁連線部位施工方式

預製柱連線部位施工方式

牆板吊裝就位→基層處理→灌漿腔密封→灌漿施工準備→製備接頭漿料→檢查接頭漿料→壓入灌漿→灌漿料外溢→停止注漿→塞住橡塞灌漿料→拆除構件上灌漿排漿管封堵→終檢→套筒連線試驗

（1）預製牆板的安裝質量測量控制尤為重要，必須做好吊裝前的定位放線，並嚴格控制精度。

（2）安裝前檢查定位筋位置的準確性，對有銹鋼筋，在吊裝前應將銹處理完畢，保證在牆板吊裝時能夠準確、快速入位。

（3）預製構件底部與樓板連線預留1cm 的凹槽，以利於固定構件和吊裝後對空腔進行灌漿。

1.測量校正

（1）經緯儀架設在板而安裝中心線上，利用經緯儀將將牆板上的中心線與樓板面上的中心線調整在同一平面。

（2）利用垂球和500mm 控制線將外牆精確就位，並控制牆板垂直度滿足規範要求。

（3）牆板安裝精度微調。

2.基層處理

灌漿前應清理乾淨構件與灌漿料接觸而，保證無灰渣、無油污、無積水，即樓板、牆板底與灌漿料接觸部位需清理乾淨，以免影響灌漿之後的鋼筋連線成型。
