濃槳泵

本濃漿泵系單桿濃漿螺桿泵是我國自行設計的一種新型、先進的泵，它顯著的特點是結構簡單、工作平穩、操作方便，並可以隨地使用。

基本介紹

• 中文名：濃槳泵
• 別名：螺桿泵

具體介紹

本濃漿泵系單桿濃漿螺桿泵（又名螺桿泵），是我國自行設計的一種新型、先進的泵，它顯著的特點是結構簡單、工作平穩、操作方便，並可以隨地使用。適應高粘度介質的特殊輸送，尤其在化工廠、釀造廠、食品廠、造紙廠、罐頭廠、藥廠、酒廠等單位使用廣泛，基於此，濃漿泵得到全國各工礦企業、各科研單位普遍徵用，效果良好。　I-1B螺桿濃漿泵是一種單螺桿式輸送泵，它的主要工作部件是偏心螺旋體的螺桿（稱轉子）和內表面呈雙線螺旋面的螺桿襯套（稱定子）。濃漿泵中凡接觸物料的金屬零件均選用優質不鏽鋼製作，襯筒採用無毒無味的信用橡膠，工作溫度可達100℃可用於輸送食品漿料和粘度1-1000000厘泊含有固體顆粒或膠圬的溶液漿，懸浮液的腐蝕介質。

工作原理

當電動機帶動泵軸轉動時，螺桿一方面繞本身的軸線旋轉，另一方面它又沿襯套內表面滾動，於是形成泵的密封腔室。螺桿每轉一周，密封腔中的液體向前推進一個螺距。隨著螺桿的連續傳動，液體以螺旋方式從一個密封腔向另一個密封腔，最後擠出泵體。

結構

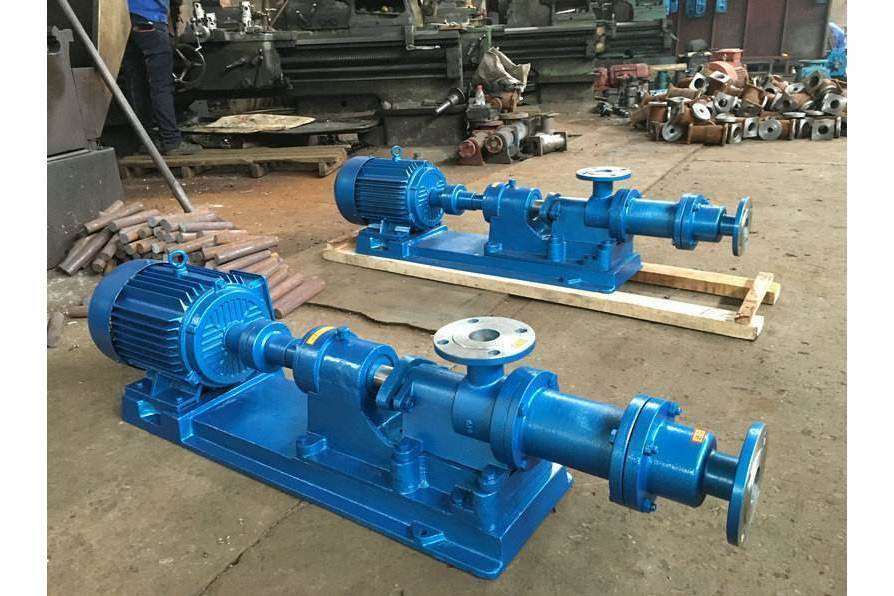

由電動機、聯軸器、泵和底閥四個部分組成（見附圖）配用的動力採用Y系列三相異步電動機（六級），聯軸器採用水泵用爪型彈性聯軸器。螺桿濃漿泵由泵殼、空心軸、萬向鉸接頭、繞軸、螺桿、襯套、軸封裝置和出料口等組成，螺桿的斷面為圓形、襯套斷面為橢圓形，其內表面為雙螺旋面。
