滲渠

滲渠

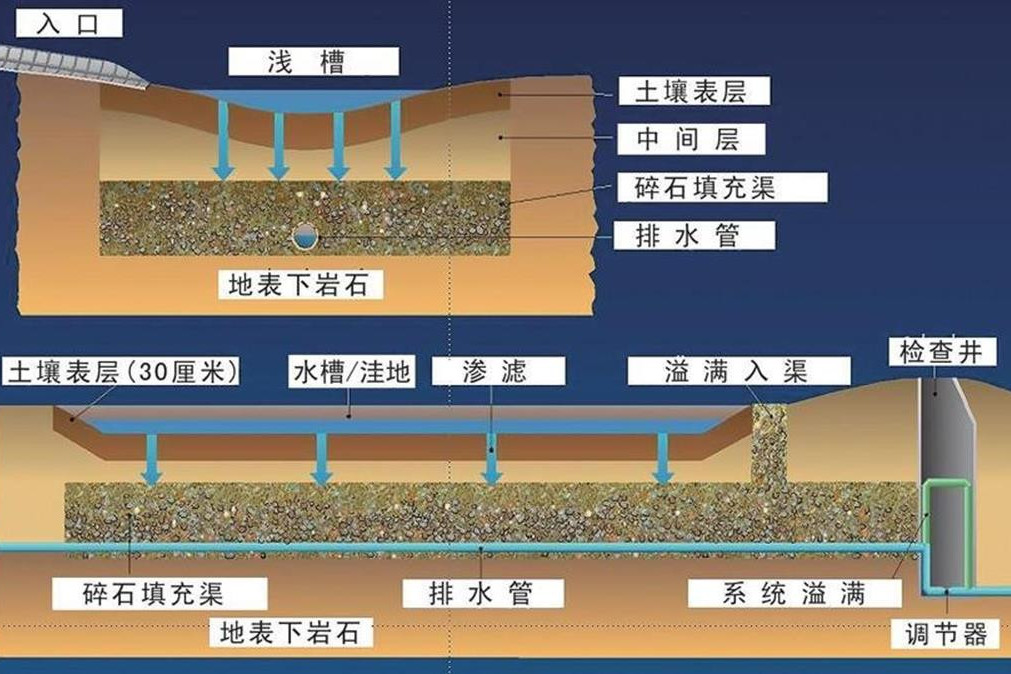

滲渠一般指為攔截並收集重力流動的地下水而水平埋設在含水層中的集水管(渠道),又名截伏流。

基本介紹

  • 中文名:滲渠
  • 外文名:Infiltration  gallery
布置,施工,溝槽開挖,集水管鋪設,混凝土澆築,溝槽回填,

布置

滲渠的規模和布置,應考慮在檢修時仍能滿足用水要求。集取河道表流滲透水的滲渠設計,應根據進水水質並結合使用年限等因素選用適當的阻塞係數。
滲渠
(1)位於河床及河漫灘的滲渠,其反濾層上部,應根據河道沖刷情況設定防護措施。
(2)滲渠的端部、轉角和斷面變換處應設定檢查井。直線部分檢查井的間距,應視滲渠的長度和斷面尺寸而定,一般可採用50米。
(3)水流通過滲渠孔眼的流速,不應大於0.01米/秒。滲渠中管渠的斷面尺寸,宜採用下列數據通過計算確定:水流速度為0.5~0.8米/秒;充滿度為0.4;內徑或短邊不小於600毫米。

施工

滲渠施工的關鍵在於解決排水問題,特別是在河床砂礫層中埋設時,宜選擇在枯水期進行,儘量利用河道地形,採取上游築堤、改道或攔河等方法。

溝槽開挖

滲渠溝槽的槽底及兩壁應平整,其中心線至槽壁的寬度不得小於中心線至設計反濾層外緣的寬度,槽底高程的允許偏差應為±20毫米。當採用弧形基礎時,其弧形曲線應與集水管的弧度基本吻合,且其中心線的允許偏差應為20毫米。集水管與弧形基礎之間的空隙,宜用砂石填充。

集水管鋪設

下管前應對集水管做外觀檢查。凡有裂縫、缺口、露筋者不得使用。進水孔眼數量和總面積的允許偏差應為設計值的±5%。下管時不得損傷集水管。集水管鋪設前應將管內外清掃乾淨,且不得有堵塞進水孔眼現象,鋪設時,應使集水管無進水孔眼部分的中線位於管底,並用墊塊將集水管固定。

混凝土澆築

採用預製混凝土條形基礎現澆管座時,應符合下列規定:(1)條形基礎與槽底接觸穩定;(2)條形基礎的中心線允許偏差為20毫米;頂面高程的允許偏差為±15毫米;(3)條形基礎的上表面鑿毛,並沖刷乾淨;(4)澆築管座時,在集水管兩側同時澆築,集水管與條形基礎間的三角區應填實,且不得使集水管位移。採用預製混凝土枕基現場安裝時,枕基應與槽底接觸穩定。枕基間鋪設的濾料應搗實,並按枕基弧面最低點整平。枕基中心線的允許偏差應為20毫米;頂面高程的允許偏差應為±15毫米;相鄰枕基的中心距離允許偏差應為±20毫米。溝槽回填

溝槽回填

應符合下列規定:(1)反濾層以上的回填土應符合設計規定。當設計無規定時,宜選用不含有害物質,不易堵塞反濾層的砂類土。(2)若槽底以上原土成層分布,宜按原土層順序回填。(3)回填土時,宜對稱於集水管中心線分層回填,並不得破壞反濾層和損傷集水管。(4)冬期回填土時,反濾層以上0.5米範圍內,不得回填凍土。(5)回填土的壓實度應按設計規定。當設計無規定時,壓實度不得小於90%。滲渠施工完畢,應清除現場遺留的土方及其他雜物,恢復施工前的河床地形。
