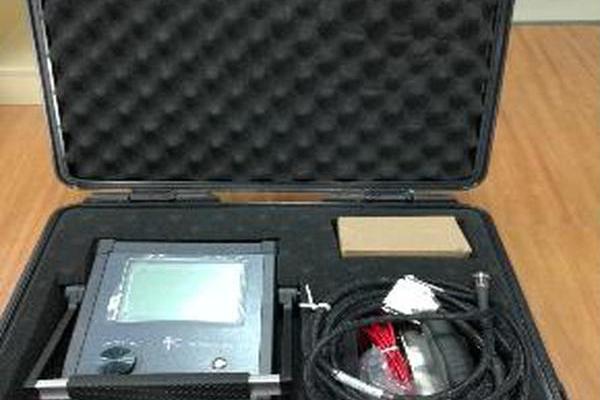

渦流儀

渦流儀是一種用於動力與電氣工程領域的特種檢測儀器，於2016年5月9日啟用。

基本介紹

• 中文名：渦流儀
• 產地：中國
• 學科領域：動力與電氣工程
• 啟用日期：2016年5月9日
• 所屬類別：特種檢測儀器

技術指標

兩個獨立檢測頻率，100HZ-999KHz均分布，石英晶振精度。增益：獨立可調0—63.5dB,步距0.5dB.相位旋轉：0-360度可正反調節，最小增量1度X/Y增益比值0-48dB可設定可調硬體高通濾波器：1-255Hz快速數字調零。電子自動平衡。自動或手動渦流信號幅值、信號分析。渦流信號回放，搜尋放大。內置100個用戶可程式檢測設定。雙蹤阻抗平面及兩個帶狀時基掃描顯示。可調節柵格的直角坐標與極坐標系背景。全自動數字混頻和信號相幅分析。 硬碟記錄/再現所。

主要功能

產品簡介：ET-556H攜帶型渦流探傷儀采國際上最新的RFEC渦流技術。檢測信號不受磁導率和電導率不均、趨膚效應、探頭提離和偏心等常規渦流法中諸多干擾因素的影響，能以同樣的靈敏度檢測管壁內外表面缺陷。由於不受磁導率的影響，ET-556H可配接內插式RFEC探頭，方便地插入各種鐵磁性管道（如碳鋼、合金鋼、鑄鐵、鎳、400系列不鏽鋼、HK合金、蒙耐爾和普科隆合金等管道）作在役無損探傷。 ET-556H集渦流法和常規渦流法於一體，除作探傷，仍保留ET-555H的各項功能，性能指標和套用範圍。 產品原理：探頭線圈置於被測管內，探頭兩端以管內徑的3-5倍分別放置激勵圈和接收線圈，激勵。
