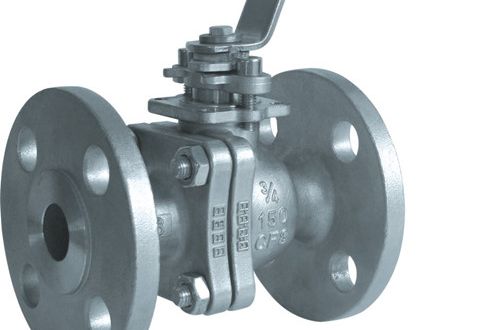

浮動球閥

概述

球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移並緊壓在出口端的密封面上，保證出口端密封。

浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力衝擊時，球體可能會發生偏移。這種結構，一般用於中低壓球閥。

球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易於操作和維修，適用於水、溶劑、酸和天然氣等一般工作介質，而且還適用於工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的套用。球閥閥體可以是整體的，也可以是組合式的。

1、在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連線管徑相等並成一直徑，介質幾乎可以毫無損失的流過

2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便於管道安裝

1、先進的閥座：聚多年球閥製造經驗而設計的閥座，確保閥門密封，磨擦係數低，操作力矩小、多種閥座材料、適應範圍廣。

2、開關無誤的手柄：採用扁頭閥桿，與手柄的連線不會錯位，從而保證手柄指示的開關狀態與閥一致辭。

3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處於正確的位置。

4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災後，與閥體形成金屬接觸，確保閥桿密封。

5、球閥是用帶有圓形通孔的球體作為啟閉件，在閥桿驅動下球體圍繞閥桿中心作0~90度旋轉，完成啟閉功能；具有結構緊湊開關迅速的特點，轉動90度，即可關閉閥門，切斷管路介質；球體通道直徑與管路直徑相同，流阻小，流通能力大；閥桿為下裝式，杜絕了閥桿穿出的事故發生，保證了使用安全。

適用介質：水、氣、油品、天然氣和酸鹼腐蝕性介質。

適用溫度：-196～350℃

驅動方式：手動、氣動、電動、液動等。

公稱通徑：DN 15-250 1/2"～10
