活管接頭

活管接頭

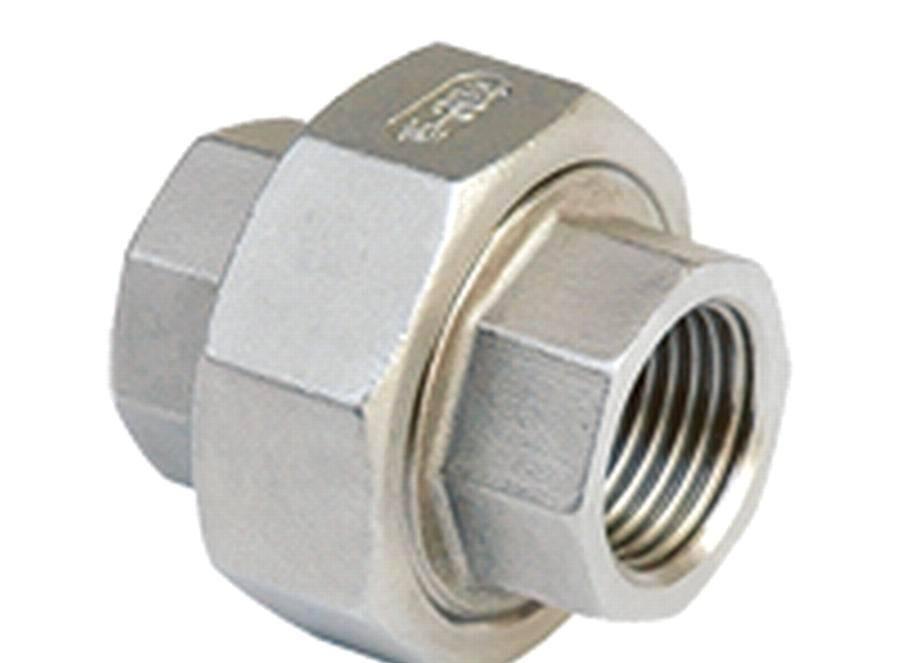

活管接頭,俗稱“活接頭”等。用以連線兩段公稱直徑相同管路的一種管接頭,由公口、母口和套母組成,它具有操作靈活、裝拆方便、耐高壓等特點,

基本介紹

  • 中文名:活管接頭
  • 外文名:union
  • 又稱:活接頭
  • 組成:公口、母口和套母
簡介,活接頭的連線,安裝尺寸,

簡介

活接頭是用來連線兩根公稱通徑相同管路的一種管接頭、它具有裝拆方便的優點,所以多用於需要經常裝拆或維修的管路上。活接頭在安裝時,為防止兩接頭之間漏水、漏氣、保證管路的密封性,可在接頭中間放一墊片(橡膠板、橡膠石棉板等)。
活管接頭

活接頭的連線

活接頭由三個單件組成,即公口、母口和套母,如圖1所示。
活管接頭
圖1
公口為一頭帶插嘴與母口承嘴相配,一頭帶內螺紋與管子外螺紋連線。母口一頭帶承嘴與公口插嘴相配,一頭帶內螺紋與管子外螺紋連線。套母其外表面呈六角形,內表面有內螺紋,內螺紋與母口上的外螺紋配合。
活接頭是一個活接口連線件,安裝在檢護維修、需拆卸處。安裝時活接頭的公口和母口分別與管端的短螺紋連線,其方法是先將套母放在公口一側,並使套母掛螺紋的一面對著母口,分別將公口、母口與管子短絲連線好,其連線方法同短絲連線。螺母鎖緊前,在公口處加上墊片(常見的有橡膠墊片石棉橡膠墊片,也可在施工現場用麻絲編織墊片),墊片內徑與插口直徑相符,然後將公口和母口找平對正,再用套母連線公口和母口。
活接頭連線是有方向性的,介質流向是從公口流向母口,工地上的工人師傅戲稱為“公進母出”,不可接反。活接頭是理想的活動連線件。
活管接頭

安裝尺寸

活接頭的安裝尺寸如圖2,詳見(GB/T 10002.2—2003)。
活管接頭
圖2
