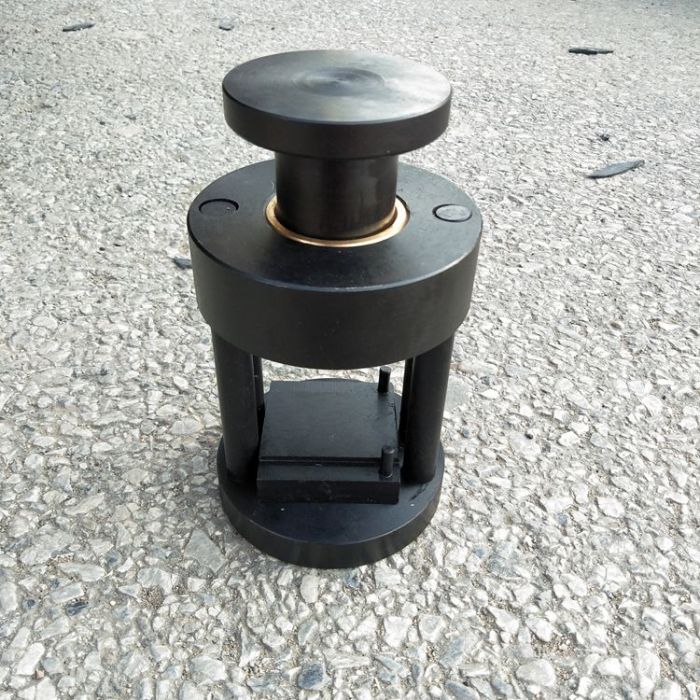

水泥抗壓夾具

M107952

根據我國建材行業標準JC/T683-1977製造。是國家標準

"水泥膠砂強度檢驗方法（ISO法）GB/T17671-1999"中規定的

統一設備，用於水泥抗壓強度的檢驗。

主要技術參數：

1、上、下壓板長度 40mm

2、上、下壓板寬度 >40mm

3、上、下壓板自由距離 >45mm

水泥抗壓夾具技術參數：

1、上、下壓板寬度：40mm±0.1mm

2、上、下壓板表面的平面公關為：0.01mm

3、上、下壓板及傳壓柱硬度：≥60HRC

4、球座環帶高度在2/3處，寬4-5mm

5、上、下壓板長度方向的重合度：≤0.2mm

6、上、下壓板自由距離：大於45mm

7、定位銷的高度不高於下壓板表面：5mm

8、定位銷硬度：大於55HRC

9、傳壓柱材料硬度：大於55HRC

10、框架底部中心定位孔直徑：Φ8mm

11、毛重/淨重：5kg

產品規格

水泥抗壓夾具是由國家"水泥膠砂強度檢驗方法（ISO法）GB/T17671-1999"中規定的

統一設備，是新標準產品，規格為：40×40mm

主要由下夾具座、上夾具座、標準夾輥、抗劈裂夾具上下壓條組成。下夾具座通過定位銷、墊圈固定在壓力機活塞上，上夾具座通過上支座、菱形銷及壓力機上的定位銷和兩內六角螺釘固定在壓力機橫樑上。

(1)使用前對限位尺寸檢查是否還保持正確位置； (2)如果擋銷磨損超差，可以進行打磨修復；如果擋板、插銷、定位錐頭銷磨損超差，可以重新組裝，錯開磨損部位後繼續使用

1、目測檢查外觀。水泥抗壓夾具應保護清潔，不得碰傷劃痕，應有牢固的銘牌。

2、上、下壓板應為硬質鋼材製成，其長度為40±0.1mm，寬度為40mm，厚度>10mm。

3、上、下壓板與試件整個接觸表面的平面公差為0.01mm，上、下壓板自由距離>45mm。

4、上壓板上的球座中心應在夾具中心軸線與上壓板下表面的交點上，公差為±1mm，上壓板隨著與試件的接觸而自動找平。
