水幕冷卻也稱幕狀層流冷卻，是控制冷卻套用的一種冷卻方式。多用於板(帶)鋼軋後的控制冷卻。將數個上水幕集管布置在精軋機後輸出輥道的上方1-2m高處，下水幕集管則布置在輥道輥間的下方，將上下水幕分為幾組單獨控制，通過改變水幕集管的流量、開啟組數和輥道速度來實現對冷卻速度和終止冷卻溫度的控制。
基本介紹
- 中文名：水幕冷卻
- 外文名：curtain wall cooling
- 學科：材料工程
- 領域：工程技術
定義,適用範圍,原理,類型,特點,結構,
定義
適用範圍
多用於板(帶)鋼軋後的控制冷卻。
原理

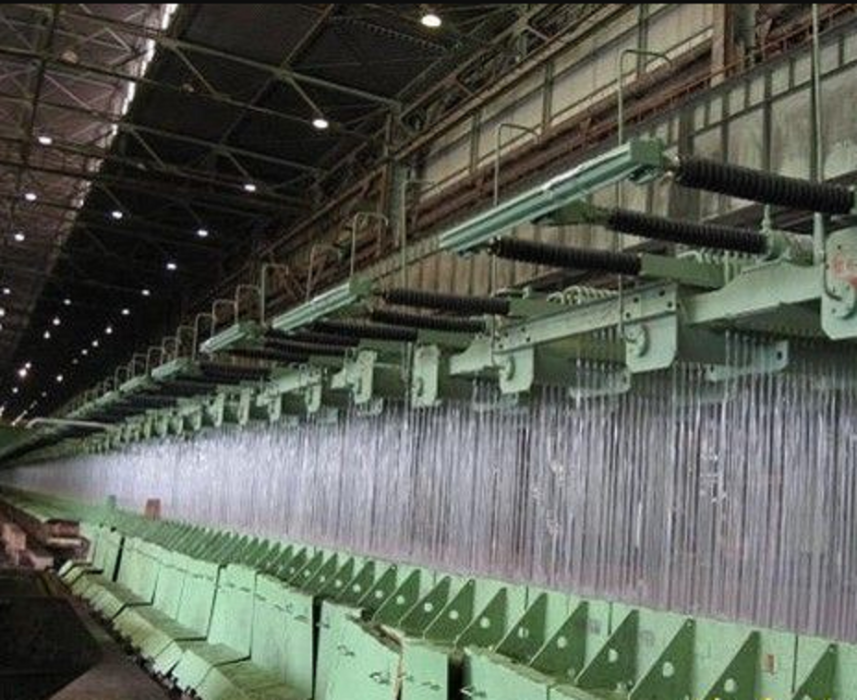

將數個上水幕集管布置在精軋機後輸出輥道的上方1—2m高處，下水幕集管則布置在輥道輥間的下方，將上下水幕分為幾組單獨控制，通過改變水幕集管的流量、開啟組數和輥道速度來實現對冷卻速度和終止冷卻溫度的控制。水幕集管具有特殊的結構。從上水幕流下的水流是幕狀的連續透明的。下水幕集管出來的水流是向上噴出的，已不是層流。
類型
水幕集管按結構可分為開放式和封閉式兩類。開放式集管上面與大氣相通.封閉式集管是封閉的，與大氣不通。
特點
水幕冷卻與其它水冷卻方式相比,冷卻較均勻，冷卻能力大,集管數目少，不易堵塞、冷卻帶短,維修管理費用低.但集管加工要求高，技術比較複雜。
結構
水幕集管具有特殊的結構，集管的下部有一條與鋼板寬度相當的狹縫。水從狹縫流下，形成連續透明的幕狀層流，冷卻鋼板的上表面。上水幕集管內的壓力一般為1~2kPa。下水幕集管放在鋼板的下方，從輥道間向上噴水，向上的噴口也是狹縫式，但集管內部結構與上水幕不同。下水幕集管內的壓力一般為10~20kPa。從上水幕集管流下的幕狀水流，在落到鋼板上時發生了寬度的減少，這叫水幕的寬縮現象。寬縮大小由寬縮率K(%)表示：
K=2Δl/l
式中l為水幕出噴口時寬度;Δl為落到鋼板上的水幕寬度一側的減少量。一個好的水幕集管。寬縮率應該很小，或接近於零。在實際套用中，將數對上下水幕集管放置在輥道的上、下方，對鋼板(帶)進行上下雙面冷卻。通過改變水幕集管的開啟組數和改變輥道速度及水幕集管的流量，來控制鋼板的冷卻速度和終冷溫度。
