氣焊連線

氣焊連線工具焊接是用電焊或氣焊連線，多用於不需拆卸的地方。不得採用錫焊綁接。

基本介紹

• 中文名：氣焊連線
• 焊接形式：氣焊、手工電弧焊、手工氬弧焊、埋弧自動焊、埋弧半自動焊、和氣壓焊

氣焊連線法

助焊劑此法多用於大截面導線連線。方法和要求是：先將連線端頭去掉一段絕緣，16平方毫米的導線去掉60毫米，35平方毫米去掉80毫米，70平方毫米去掉100毫米。焊前應把兩根裸導線頭靠近絕緣層部分纏以浸過水的石棉繩，並用鐵絲把兩根導線綁在一起，當加熱到導體熔點時(一般用高壓噴燈)，把助焊劑塗上，藉助助焊劑的填充和攪拌作用，使連線處端面的金屬線芯融合在一起。接頭焊好後，要立即清除殘渣和助焊劑(可趁熱用棉紗沾水把接頭擦乾淨)。

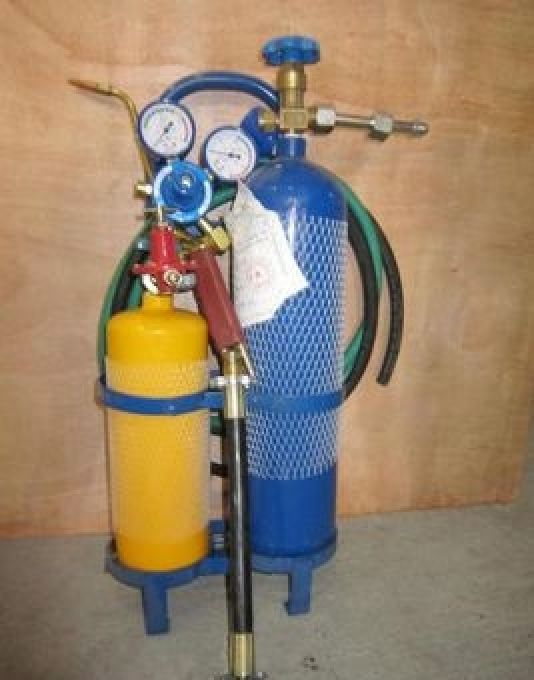

氣焊連線

管道焊接

接觸焊焊接是管路連線的主要形式，一般採用氣焊、手工電弧焊、手工氬弧焊、埋弧自動焊、埋弧半自動焊、和氣壓焊等。在施工現場焊接碳鋼管路，常採用氣焊或手工電弧焊。電焊的焊縫強度比氣焊的焊縫強度高，並且比氣焊經濟，因此，應優先採用電焊連線。只有公稱直徑小於80mm，壁厚小於4mm的管子才用氣焊連線。

氣焊連線

手工電弧焊1.根據設計要求，工作壓力在0.1MPa以上的蒸汽管道、一般管徑在32mm以上的採暖管道以及高層建築消防管道可採用電、氣焊連線。

氣焊連線

2.管道焊接時應有防風、防雨雪措施，焊區環境溫度低於-20℃，焊口應預熱，預熱溫度為100-200℃，預熱長度為200-250mm。

氣焊連線

3.一般管道焊接為對口形式及組對。

4.焊接前要將兩管軸線對中，先將兩管端部點焊牢，管徑在100mm以下可點焊三點，管徑在150mm以上以點焊四點為宜。

5.管材壁厚在5mm以上者應對管端焊口部位鏟坡口，如用氣焊加工管道坡口，必須除去坡口表面的氧化皮，並將影響焊接質量的凹凸不平處打磨平。

6管材與法蘭盤焊接，應先將管材插入法蘭盤內，先點焊2-3點再用角尺找正找平後方可焊接，法蘭盤應兩面焊接，其內側焊縫不得凸出法蘭盤密封面。
