本課程是機械基礎系列課中具有承上啟下作用的一門實踐性教學課程，是機類學生的必修課。本課程通過對機器部件的測繪，使學生掌握一般測繪程式和步驟；近而掌握各類零件草圖和工作圖的繪製方法；掌握常用測量工具的測量方法；掌握尺寸的分類及尺寸協調和圓整的原則和方法；理解零、部件中的公差、配合、粗糙度及其它技術條件的基本鑑別原則；了解零件常用材料及其加工方法；有效地將製圖課、金工、工廠實習等環節接觸到的相關知識綜合套用，從而提高工科學生的設計繪圖能力。 它的重要任務是培養學生的圖示能力，讀圖能力，空間想像能力和思維能力以及繪圖的實際技能，為使學生繪製的圖樣與生產實際接軌起了過渡作用。

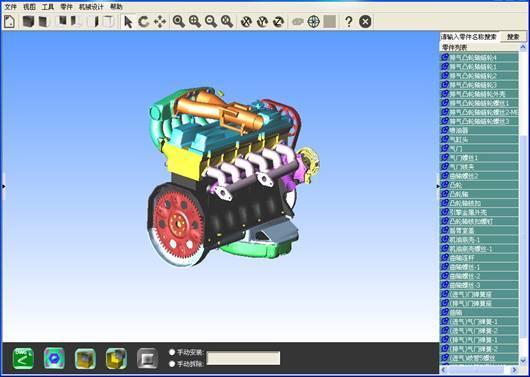

基本介紹
- 中文名：機器測繪
- 課程編號：061288001
- 總學時數：兩周
- 學 分：2
課程概述,教學內容,測繪內容,分配,
課程概述
課程類別: 專業基礎課
課程要求:必修
授課專業:機械設計製造與自動乃煉循化專業
先修課程:立體幾何
教學內容
機器測繪是一項複雜細緻的工作，通過整個教學環節，要求學生達到下列要求：
1． 掌握一般測繪程式和步驟，理解測繪部件的工作原理和裝配關係。
2． 學會機器部件分解，畫出示意圖（包括裝配示意圖、原理圖、傳動示意圖等），及分解路線框圖。
3． 繪製出零件草圖，並標註尺寸線和尺寸界線。
4． 掌握常用測量工具的測量方法，並進行尺寸測量，標註尺寸數值，進行尺寸圓整和協調，確定配合，公差及表面粗糙度及技術要求。
5． 根據樣機及有關參考資料提出零組件的其它技術要求。
6． 確定被測零件您料主的材料、種類、名稱、處理方法及表面要求等。
7． 編制標準件、外協件明細表。
8． 根據草圖繪製裝配圖（包括各級部件圖和總圖），同時對發現的問題進行研究，提出解決方案。
9． 根據裝配圖和草圖繪製零件工作圖。
10． 對所有圖紙和技術檔案進行全面審查。
11、培養認真負責的工作態度，一絲不苟的工作作風和愛護公物厚幾連蒸的良好習慣。
測繪內容
測繪20-30件零件的裝配體（標準件除外）繪製裝配圖和部分零件工作圖，集中二周時間進行，如果時間較緊，可適當給出一些零件圖代替部分零件的測繪。
分配
1、了解裝配體，拆除零件畫裝配示意圖（8學時）編寫序號，繪製明細表
畫零件草圖（24學時）
2、畫裝配工作少盼遷局圖（10學時）
3、畫零件工作圖（10學時）
測繪任務書
“制陵背試圖測繪”是在學完製圖課後集中二周時間進行的大型作業。它是本課程結束時的一個重要環節，起到總結檢查和綜合運用所學知識解決實際問題的作用。
本次測繪局腳的裝配體是減速器，具體應完成下列內容：
1、裝配示意草圖和明細表一張（A2圖幅）
2、減速器上箱體和下箱體草圖和工作圖各一張（A2圖幅）
3、從動齒輪草圖和工作圖各一張（A4圖幅）
4、主動齒輪軸和工作圖各一張（A4圖幅）
5、其餘零件每種草圖各一張。
6、對於螺栓、螺母、嚷店符墊圈、軸承、鍵和銷等標準件查閱手冊將其規格、標準號、數量的內容注寫在明細表中。
7、減速器裝配工作圖一張（A2圖幅）
