模組輸送帶，別名：模組網、網帶，是指由塑膠熱塑成型為半成品模組，然後由模組按需求拼裝而成，安裝在輸送機上用以承載和輸送物料的輸送帶。
基本介紹
- 中文名：模組輸送帶
- 外文名：module conveyor belt

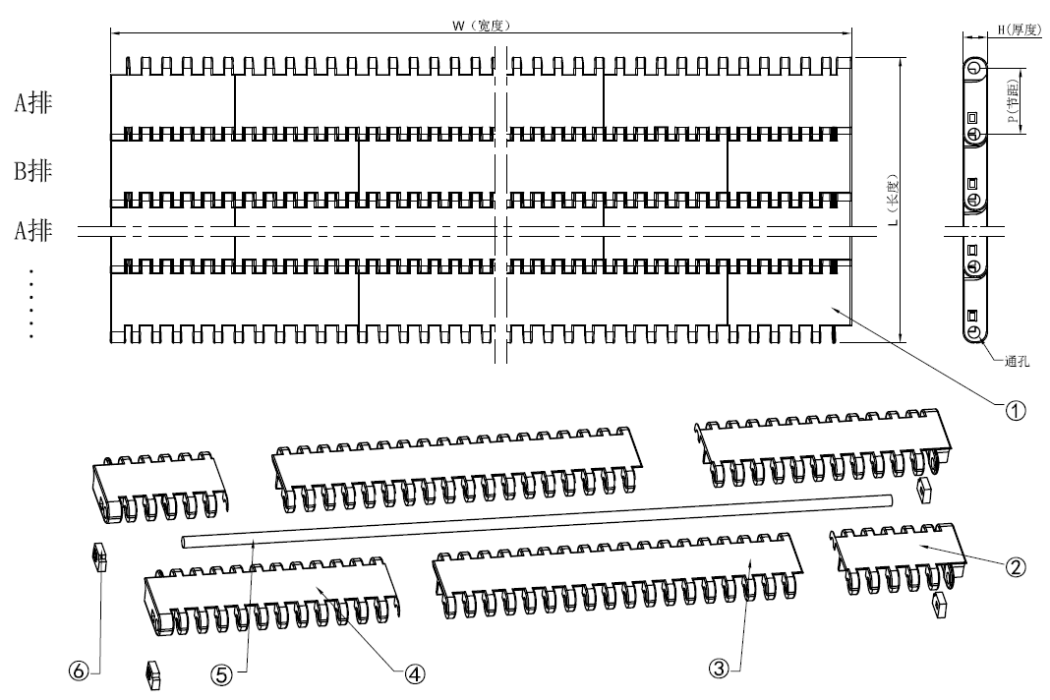

W（寬），模組輸送帶橫向單位
L（長），模組輸送帶縱向單位
1成品模組輸送帶——面；載物面
2邊塊小頭，拼裝在模組輸送帶的邊
3中間塊，拼裝在模組輸送帶的中間
4邊塊大頭，拼裝在模組輸送帶的邊
5串條，裝在模組AB排交叉後的通孔內，用於串聯AB排模組
6堵頭，裝在邊塊的卡槽內，用於固定串條
P(節距)，模組 2 個通孔的中心距
通孔，模組的 2 個貫通的孔，用於 AB 排拼裝時把串條裝在孔內，起串聯成帶作用
H(厚度)，模組的厚度
拼裝成帶時：通常由2邊塊小頭，3中間塊，4邊塊大頭，5串條，6堵頭，等模組組成；模組有 2 個通孔，用於裝5串條；邊塊的邊有個卡槽用於裝6堵頭，目的是把串條固定在塊的通孔內；拼裝時： A 排：2+3*N+4；B 排：4+3*N+2；A 排和 B 排往復循環增加到需要的 L（長度）。
註：N 表示多塊3滿足 W（寬）的需要。
