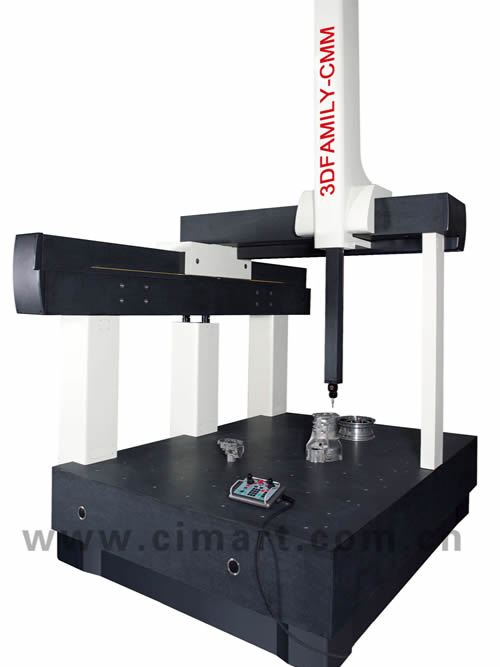

模具檢測儀

介紹

模具簡介：模具是用來成型物品的工具，這種工具由各種零件構成，不同的模具由不同的零件構成。它主要通過所成型材料物理狀態的改變來實現物品外形的加工模具，是工業生產上用以注塑、吹塑、擠出、壓鑄或鍛壓成型、冶煉、衝壓、拉伸等方法得到所需產品的各種模子和工具。按所成型的材料的不同，模具可分為金屬模具和非金屬模具。因此對模具行業的日益發展和模具設計製作的要求以及在選材過程中的原則，研發的三坐標測量機專門套用於模具行業的檢測。

模具檢測儀MMF系列採用增加相位掃描干涉技術，是專為準確測量表面輪廓、粗糙度、台階高度和其他表面參數而設計的微納米測量系統,，為韓國SAMSUNG全球唯一指定供應商，LPL友好俱樂部成員，清華大學，台灣大學，首爾大學友好合作夥伴。

基本信息

品牌：	3dfamily	型號：	MMF1086	操作方式：	自動
功能：	檢測、觀察、分析	精度：	1nm
其它型號：	MMF654 MMF875

產品特點

1、非接觸式測量：避免物件受損。

2、三維表面測量：表面高度測量範圍為1nm-200μm。

3、多重視野鏡片：方便物鏡的快速切換。

4、納米級解析度：垂直解析度可以達到0.1nm。

5、高速數位訊號處理器：實現測量僅需要幾秒鐘。

6、掃瞄器：採用閉環控制系統。

7、工作檯：氣動裝置、抗震、抗壓。

8、測量軟體：基於windows 作業系統的用戶界面，強大而快速的運算。

技術參數

機型		MMF1086
工作檯	尺寸	350mm×350mm
	傾斜度	±3 °
測量行程		X:200mm Y:200mm
Z軸行程		100mm
運動方式		自動，馬達驅動
掃描速度		30μm/sec
垂直解析度		0.1nm
CCD		黑白CCD，640×480 像素
物鏡安裝架		手動5個位移的可定位夾具
鏡頭選配		鏡頭：5×、10×、20×、50×

套用領域

1、TFT產業

2、半導體

3、MEMS

4、高校科研

5、精密加工

附屬檔案

水準測量器、旋轉台、CCD、鏡頭、LED光源、掃描控制盒、PZT感測器、光源控制器等

模具的電蝕與預防

精密測量儀器二次元與三坐標在工業生產中有著廣泛的套用，其中模具的檢測更是二維影像測量儀和三坐標測量機的經典套用，要想明白二次元影像測量儀和三次元測量儀在模具檢測中的相關套用，我們就要對模具的基本知識有所了解，這樣就能更好的使用二次元影像儀與三坐標測量儀來進行檢測。

什麼是電蝕

常被制模業忽視的一種腐蝕叫電蝕，通常被人們誤當作電解作用。電蝕指的是兩種不同的金屬在一種腐蝕性電解液中耦合時所產生的損害。出現這種情況時，反應中惰性（不太能抵抗這種腐蝕）差的金屬變為陽極（正極），它此時腐蝕的速度要比金屬平時腐蝕的速度快得多；而惰性好的金屬變成陰極（負極），它此時腐蝕的速度要比金屬平時腐蝕的速度慢得多。
