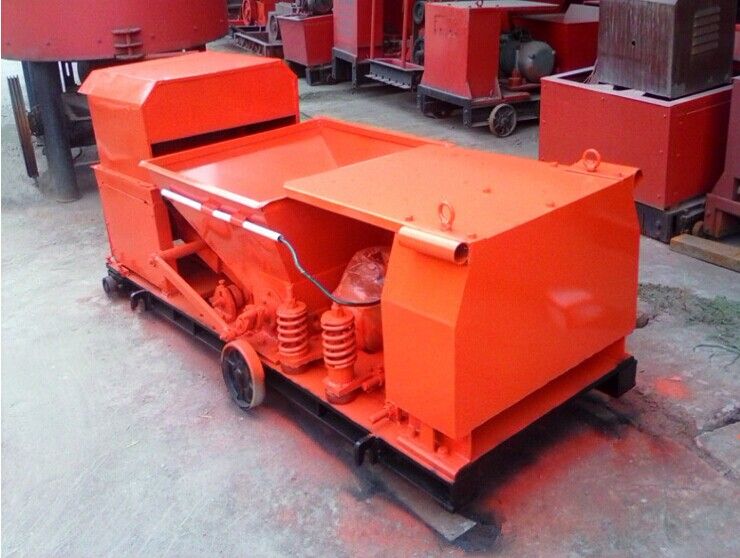

樓板機

樓板機是一種新型的預製構件生產機械。適用於工業及民用建築的多種預應力砼圓孔板的擠壓成形工作。該機械技術先進，比用其它方法生產（拉模、快速脫模等）工效可提高3－5倍，節約水泥30－50kg每立方，工人勞動強度降低、制板速度高、質地密實、板型整齊、尺寸準確，場地使用率高且周轉快，是代替其它生產方法的最理想的預製構件生產設備。

基本介紹

• 中文名：樓板機
• 性質：新型預製構件生產機械
• 適用領域：工業及民用建築
• 特點：技術先進，工效高，節約資源
• 關鍵部件：球墨鑄鐵大梁
• 所採用振動器：中頻振動器與低頻振動器

產品特點

一、整機採用球墨鑄鐵大梁（原為槽鋼大梁），使整機永不變形，從而保證了整機的穩定性和使用壽命。
二、採用中頻振動器作振源（100HZ）與低頻振動器（50HZ）相比效具有生產效率高/制板速度快，空心板外觀質量好/強度高的特點，各項機構性能優良，每立方米混凝土可節省水泥50公斤。
三、關鍵備件選材考究，工藝先進，性能可靠，易損配件耐磨損、壽命長，從而為用戶節省維修費用，降低使用成本。
四、對骨料的適應性廣，破碎石、卵石制板性能均佳。
五、可一機兩用，適合12*50尺寸和12*60尺寸樓板的地區。

樓板機配套機械

產品分類

內振式樓板機

主要特點

1.造價低，實用性強，生產效率高。

2.產品質量優；由於該機型設計獨特，原理先進、製造嚴格、標準明確，所出產品均可達到技術標準，滿足施工要求。

3.使用人數少，人均勞效高，完成整個生產過程只需4-7人。

4.勞動強度低：該機型除混凝土運輸添加外，產品的成型、脫模、移位均有機器自動完成。

5.保養維修費用較小。

6.各部件耐磨性能好，更換方便。

7.設備體積小、重量輕，便於生產場地更換時的遷移和運輸。

8.配用動力合理，一台（電機）多用節能效果顯著。

樓板機安全操作細節

a、振動器安裝時，應檢查是否錨的大小和振動錨孔是一致的，錯誤是更大的，並不難安裝，擰緊固定螺栓，螺栓受力均勻，防止身體是不正常的壓力，並影響使用壽命和振動的影響。

b、振動器安裝，螺絲孔位置應正確，緊固力保持平衡，避免螺栓歪斜，防止身體是不正常的壓力，影響使用壽命和振動的影響。

c、振動器操作，樓板機不應該是在堅硬的土地上，很長一段時間的空轉，為了避免振動 的跳躍沒有什麼損壞機件。

d、操作時，應使電纜保持一定程度的放鬆，以免變形，拉伸，從而導致觸電和電機線包損壞。

e、操作人員必須穿絕緣鞋，樓板機戴絕緣手。

主要技術參數

機型 JWT12×50

板高（cm） 12

樓板機

板寬（cm） 50

孔數孔徑（mm） 4×Ø80

制板速度（m/min） ≥1.1

主電機（kw） 4

振動器 ZJY20

外型尺寸（mm）2190×660×800

機重（T） 1.15

推擠式樓板機

樓板機推擠式代替了農民笨重的體力勞動，比傳統的反轉模板可節約鋼材60%，比拉模生產可提高工效3-5倍，樓板機推擠式操作簡單、維修方便，所生產出的各種混凝土構件強度好、質量好、表面平整光滑、幾何尺寸準確，是廣大農民朋友理想的致富幫手。

樓板機推擠式設備的易磨損部件進行了反覆的試驗改進,成型芯管採用軸承鋼磨套組合而成,可連續生產混凝土構件2~3萬米,樓板機推擠式側模板鑲焊硬質合金,樓板機推擠式可連續生產10萬米以上;樓板機推擠式滑塊擋板的梳筋槽,鑲焊硬質合金,經久耐磨可連續生產5萬米以上,並確保鋼絲不移位,不掛筋.採用科學配方、最新先進工藝生產的預應力混凝土樓板擠壓成形機專用配件。據質量技術監督檢驗測試中心抽樣的多項技術指標檢查，硬質合金全部符合要求。

推擠式樓板機

樓板機出現腐蝕的各種原因分析

樓板機金屬腐蝕是由各種內在的和外在的因素所引起的，歸納起來主要有：

①金屬材料本身化學成分和結構；

②金屬表面光潔度（氧濃度差電池腐蝕）；

③與金屬表面接觸的溶液成分及pH值；

④環境溫度和濕度；

⑤與金屬表面相接觸的各種環境介質。

主要特點

推擠式樓板機除了有內振式樓板機的自動等特點外，還有以下特點：

1 比傳統的反轉模板可節約鋼材60%

2 所生產出的各種混凝土構件強度好、質量好、表面平整光滑、 幾何尺寸準確

3 可連續生產5萬米

4 操作上2人即可

5 保養維修費用更小

產品參數

產品名稱	型號	成型速度	結構
平板成型機	50×500+80×500	1.3-1.5m/min	6孔Φ25+6孔Φ42
平板成型機	60×500+80×500	1.3-1.5m/min	6孔Φ25+6孔Φ42

圓孔預製樓板機

圓孔預製樓板機是一種新型的建築機械，廣泛套用於城市及民用建築的多種預應力混凝土圓孔預製樓板的推擠成型工作，與傳統手工成型方法（反膜、快速脫模）相比值 班強度高、速度快、質量好而且省工、省時、省料、降低勞動強度。 該機具有結構合理、操作靈活、維修方便、能源消耗低，生產效率高。型腔大的零件有高級合金鋼，採用稀土胡碳氮共深，和表面噴焊熱處理工藝，因此，易損件耐磨， 耐腐蝕使用壽命長等特點，其製版規格符合（預應力混凝土圓孔版）全國通用標準，並且配有升降行走結構，移動靈活拆卸方便，是國營和個體大中小預製場的理想設備 。

樓板機

性能特點

該機技術先進，操作方便簡單，增設有升降、轉向、調位機構。用該機械生產空心樓板比用其它方法生產（拉 模、快速脫模等）工效可提高3－5倍。

技術參數

機型 JWT12×50 JWT12×60 JWT13×60 JWT12×90 JWT18×60

板高（cm） 12 12 13 12 18

板寬（cm） 50 60 60 90 60

孔數孔徑（mm） 4×Ø80 5×Ø80 5×Ø87 8×Ø80 3×Ø135

制板速度（m/min） ≥1.1 ≥1.1 ≥1.1 ≥1.1 ≥1.1　主電機（kw） 4 4 4 7.5 7.5

振動器 ZJY20 ZJY20 ZJY20 ZJY20 ZJY20

外型尺寸（mm）2190×660 2190×760 2190×760 2190×1050 2290×776　×800 ×800 ×810 ×850 ×892　機重（T） 1.15 1.30 1.35 2.00 2.00
