楔形磚，是耐火磚的形狀的一種。
通用耐火磚(General refractory bricks)指工業爐窯等熱工設備磚襯的直形砌磚(牆、底)和輻射形砌磚所用的直形磚、側厚楔形磚、豎厚楔形磚、豎寬楔形磚及拱腳磚。
基本介紹
- 中文名：楔磚
- 含義：楔形磚
- 分類：側厚、豎厚、豎寬
- 領域：耐火材料
定義,分類,主要尺寸,
定義
所謂楔形磚均指至少有兩個“小面”Endface(寬與厚形成的表面,也稱頂面或端面)、兩個“中面”Side face(長與厚形成的表面,也稱側面)或兩個“大面”Large face(長與寬形成的表面)為對稱梯形的六面磚體。那么斜形磚乃指兩個“大面”為直角梯形的六面磚體。
分類
以前,國內外曾按對稱梯形面發生在磚的哪個表面來規定或區分側厚楔形磚、豎厚楔形磚或豎寬楔形磚這3種楔形磚的:側厚楔形磚Side arch brick的“小面”(頂端面)為對稱梯形,豎厚楔形磚End arch brick的“中面”(側面)為對稱梯形,豎寬楔形磚Key brick的“大面”為對稱梯形。

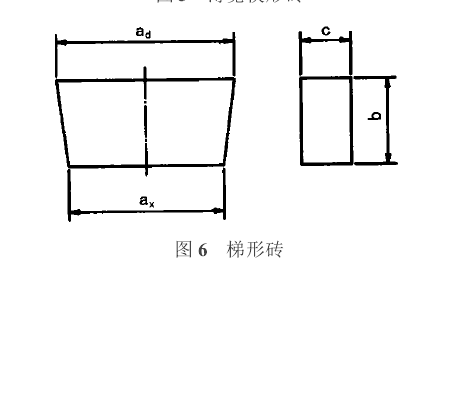

僅以對稱梯形面發生在磚的部位來定義楔形磚的名稱是不全面的,因為發生在某表面的梯形面有兩個方向(或方位)。例如對稱梯形面發生在小面的六面磚體,除了梯形面上下底位於厚度上稱之為側厚楔形磚外,還有梯形面旋轉90°(即上下底位於寬度上)的另一種薄寬楔形磚,日本用於砌築化鐵爐,稱為化鐵爐磚Cupola brick,再譬如對稱梯形面發生在大面上的六面磚體,除了梯形面上下底位寬度上稱之為豎寬楔形磚外,還有上下底位於長度上(即梯形面旋轉90°)的稱之為梯形磚,前蘇聯用於砌築盛鋼桶。
主要尺寸
國際標準及日本標準對三種主要常用的楔形磚作了通俗的定義(或含義)。國際標準根本不涉及梯形面,而以互相傾斜的兩個面和另兩個不相等的面發生在磚的哪個面上來定名。
主要尺寸
