染料滲透。
木材染色是一種簡單易行的材色處理方法，不僅可以消除天然木材生長過程中產生的心邊材色差，而且可以利用速生材模擬珍貴木材顏色，滿足人們對珍貴木材材色的需求。
木材的染色效果與染料、木材種類及染色工藝密切相關。染料具有選擇吸著性，影響其在木材中的滲透性，進而影響染色的深度和均勻性。
基本介紹
- 中文名：染料滲入
- 含義：染料滲透
- 領域：工程技術
簡介,杉木滲透染色工藝,
簡介

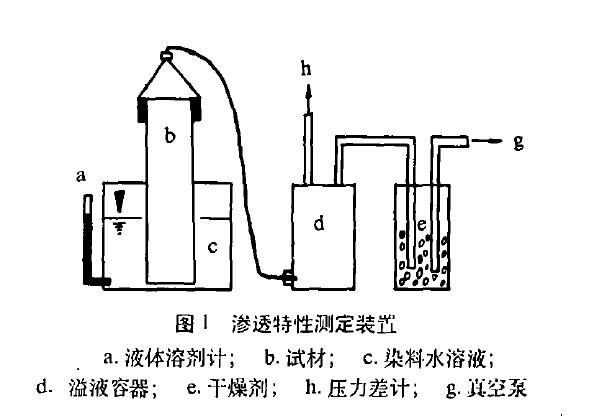

為了提高染料在木材中的滲透性，國內外專家學者對木材的滲透性進行了大量研究，認為對木材進行各種預處理，如機械處理、微波處理、水熱處理、化學藥劑處理、酶和微生物等處理，能夠顯著提高木材的滲透性，也有採用不同處理工藝，如真空加壓、冷熱交替、高溫恆溫浸漬等方式提高藥劑對木材的滲透性。
杉木滲透染色工藝
杉木是我國長江流域、秦嶺以南地區栽培廣、生長快、經濟價值高的用材樹種。由於其紋理通直，結構均勻，不容易翹曲和開裂，具香味，抗蟲耐腐，被廣泛用於建築、家具、器具、造船等領域。但是，杉木材色單一，難以滿足人們對木材材色多樣化的需求。
此外，杉木由於內含物較多，滲透性較差，染色等改性處理較難。
1)恆溫浸漬法。
根據前期實驗經驗，選擇質量分數為0.5%的染料溶液(下同)。染色時間固定為2h的條件下，測試溫度(28、70、90 ℃)對縱向和橫向滲透性的影響; 染液溫度固定在28 ℃條件下，測試染色時間(2、4、6、8、10h)對縱向和橫向滲透性的影響。
2)真空浸注法。
將試塊放入500mL的燒杯中，上壓玻璃片，以免在浸注染液時試塊浮起。將放有試塊的燒杯在低於0.08MPa的真空下處理30min，吸入染料染液，靜置2h。取出，用水沖洗表面浮色，測試染液縱向和橫向滲透深度，風乾24h，然後乾燥到含水率15%。
3)冷熱交替法。
冷熱交替處理以質量分數為0.5%的酸性紅GR為研究對象，分2方面研究，一是固定交替次數為1次，研究溫度差對染料滲透性的影響，設定90℃/90℃(即無溫度差，恆溫)、90℃/70℃、90℃/28℃ 、90℃/0℃4個溫度差處理，試塊在熱劑和冷劑中分別染色1h，總時間為2h;二是固定交替溫度差為90℃/28℃，染色總時間仍為2h，研究交替次數為1次、2次、3次下染料的滲透性。
該實驗中如果交替1次，則試塊在熱劑和冷劑中分別放置60min;交替2次，則在熱劑和冷劑中分別為30min;交替3次，則在熱劑和冷劑中分別為20min。染色結束後，測試染料滲透深度，並將染色材幹燥到含水率15%左右。
1)恆溫浸漬法染色中染料在杉木邊材中的滲透性均為縱向遠大於橫向。但是在所選溫度範圍內，溫度對縱向、橫向滲透性具有不同的影響。提高染液溫度，橫向滲透性明顯增加，但縱向滲透性隨著染液溫度的升高反而有所下降。染色時間對染料的滲透深度呈現出無規則變化，染料滲透性均未隨著染色時間的增加而增加。
2)真空處理能夠顯著提高染料在縱向和橫向的滲透深度，杉木邊材在常溫真空處理下，染料在橫向滲透深度比恆溫90℃下提高2.3～2.8倍，縱向可提高2.2～3.0倍。
3)冷熱交替法對杉木邊材的染色效果介於恆溫浸漬法和真空浸漬法之間。熱劑與冷劑的溫度差對縱向滲透性的影響遠小於對橫向滲透性的影響。90℃/0℃冷熱交替1次橫向滲透比恆溫90℃提高1.7～2.0倍。
此外，交替次數的增加能提高染料在縱向和橫向的滲透性，但對橫向滲透性的影響遠大於縱向滲透性。相同時間下，增加冷熱交替次數能夠顯著提高杉木邊材和橫向滲透性。
