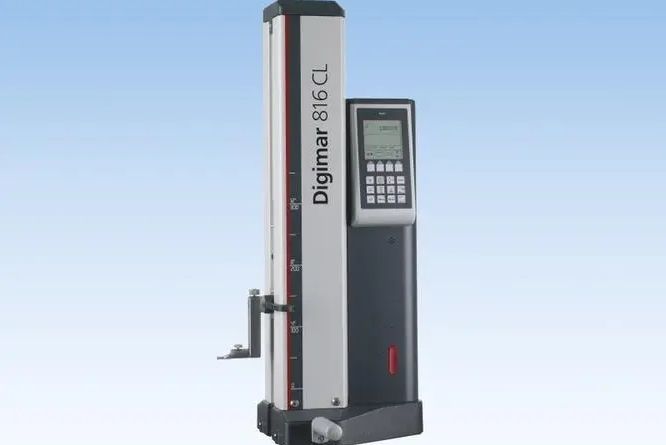

數顯測高儀

數顯測高儀是以光柵、容柵或磁柵作為測量元件的立式單坐標數位化幾何量計量儀器。

基本介紹

• 中文名：數顯測高儀
• 地區：中國
• 語種：中文
• 分類：單位

產品介紹

用來測量平行平面之間距離、孔軸直徑、中心距及形位誤差等。量程有500 mm, 800 mm和1 000 mm等規格，儀器分為0級、1級和2級。

柵尺

立柱與導軌

測量滑座

觸頭

底座

檢定項目

1 數顯測高儀的受檢項目和檢定用主要器具見表to

2 檢定條件

檢定 數 顯 測高儀的室內溫度:0級為(20士1)'C, 1 級和2級為(20士2)'C; 溫度

變化每小時應不超過0.5℃;被檢儀器和檢定用主要器具在室內平衡溫度的時間應不少

於12h。檢定室內應避免影響工作的振動等各種干擾。

1

JJG 929-1995

序號受檢項目檢定用主要器具

檢定類別

新制的修理後使用中

1 外觀+ + +

2 各部分相互作用及一般性能+ + +

3 測力分度值攫0.5 N的測力計+ +

4 儀器的垂直度測微儀，00級平板，00級直角尺+ + +

5 重複性量塊+ 十+

6 示值誤差

00級平板，三等或四等量塊(或

雙頻雷射干涉儀)

+ + +

7 抗電干擾能力+ 十十

注:表中“+”表示應檢定，“一”表示可不檢定。

技術要求

3 外觀

3.1 要求

3.1.1 儀器工作面不應有銹跡、碰傷、毛刺及劃痕等缺陷，儀器非工作面不應有塗鍍

層脫落及生鏽等疵病。鋼帶應平整、光滑，不應有皺摺。

3.1.2 銘牌上應有製造廠名(或廠標)和出廠編號等標誌。

3.1.3 標誌、刻字和刻線應正確和清晰口

3.1.4 使用中和修理後的儀器，允許有不影響儀器使用功能和準確度的上述缺陷。

3.2 檢定方法:目力觀察。

4 各部分相互作用及一般性能

4.1 要求

4.1.1 運動部分應靈活、平穩、無卡滯現象，止動可靠。

4.1.2 啟動氣泵後，在光滑平板上移動儀器應輕鬆自如。

4.1.3 電氣部分的開關、按鍵應靈敏可靠，指示燈和顯示單元應工作正常。
