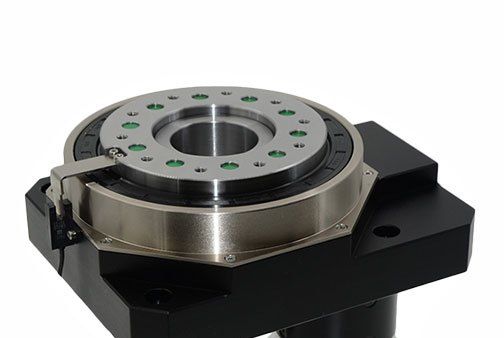

數控迴轉台

數控迴轉台通過電機驅動，實現角度調整自動化。精加工蝸輪蝸桿或齒輪傳動，角度調整無限。精密軸系設計，保證精密高，承載大；步進電機與傳動件通過進口高品質彈性聯軸器連線，排除空間和加工形位誤差。旋轉台面外圈刻度直觀；標準接口，方便信號傳輸；手動手輪配置，電控手動均可。

基本介紹

• 中文名：數控迴轉台
• 用途：數控分度裝置

發展歷史

數控迴轉台是一款革命性產品。用於多種旋轉運動場合。可取代DD MOTOR與凸輪分割器。是旋轉運動機構中革命性的產品。在兩者之間取得平衡，重複定位精度≦5秒，馬達輕鬆配製，承載穩重，可搭配AC伺服馬達或步進馬達做任意角度分割，既可滿足分割器無法達到之數位控制，定位精度又可媲美DD馬達。

主 要 廠 家

日本的 東 方 電 機

中國的 新 平 台 傳 動

數控迴轉台直接取代凸輪分割器和DD馬達，數控迴轉台是一個高定位精度的數位化旋轉平台，具有低成本高精度的優勢，在旋轉平台類占據著強大的市場。

數控迴轉台是臥式加工中心的重要功能部件之一,常與臥式加工中心集成,作為第四軸(旋轉軸)參與坐標軸控制,其精度及性能直接影響著主機的精度與性能。傳統的數控轉台結構採用伺服電動機通過聯軸節或消隙齒輪副帶動蝸輪蝸桿副傳動。其缺點是機械結構複雜,傳動鏈長,零件數量多,關鍵零件加工精度要求高、生產製造困難,周期長;使用一段時間後,由於磨損,蝸輪蝸桿副反向間隙增大,需要機械調整等。

特點

1、中空結構

數控迴轉台的轉盤為中空結構，伺服電機連線在側邊，方便冶具中的氣管、電線安裝。

2、高剛性

數控迴轉台的轉盤由一套精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，並且滾子直徑略大於軸承內圈與外圈間的滾道尺寸，使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平台轉盤能夠承 受徑向、軸向、傾覆等各種力矩，其剛性是傳統軸承的5倍以上。

3、高旋轉精度

數控迴轉台在組裝完成後，以平台的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削（標準級為精車），保證轉盤的同軸度，平行度等形位公差。

4、高重複定位精度

數控迴轉台採用單級螺旋齒輪減速方式來增大輸出扭矩，齒輪精度等級達5級以下，加之靈活的調隙機構，通過改變兩齒輪中心距的方式來控制側隙，使得中空旋轉平台的空回極小，重複定位精度在5弧秒以下。

5、馬達任意配置

數控迴轉台通過定製法蘭及輸入軸孔的方式靈活變換接口尺寸大小，適合連線任意品牌的伺服電機、步進電機。
