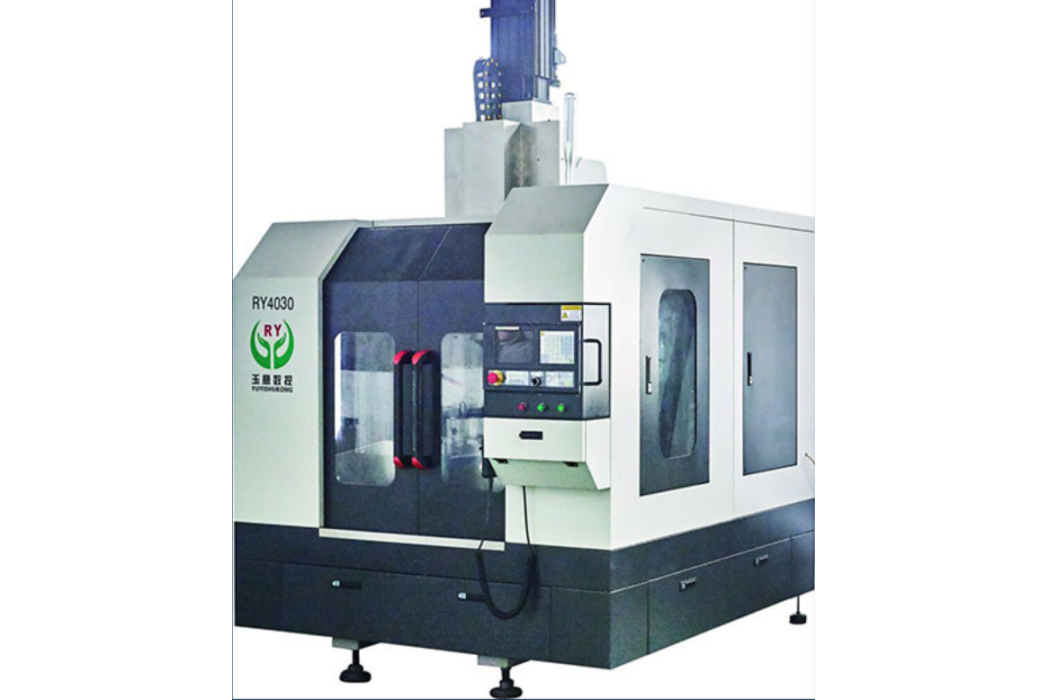

數控插齒機是採用先進的數控系統及伺服電機控制圓周、徑向進給的儀器，最適用於汽車、機車、工具機、齒輪專業廠大批量粗、精加工，尤其適用內、外圓柱齒輪、雙聯、多聯齒輪、扇形齒輪、間斷齒輪以及錐度在±30°內的預置修形量的修形齒輪。
基本介紹
- 中文名：數控插齒機
- 內齒輪：60+ds mm
- 最大加工模數：4 mm
- 最大衝程長度：40 mm
技術參數
最大加工直徑 外齒輪 200 mm
刀具主軸行程範圍 50 mm
最大加工齒寬 30 mm
尺寸規格
刀具主軸最高位置的徑向讓刀量 >0.32 mm
刀具中心線至工作檯中心線的距離 -30~200 mm
工作檯直徑 260 mm
工作檯主軸孔徑 120 mm
主軸端面至工作檯面的距離 155~205 mm
運動規範
刀具主軸衝程數 400~1750 str/min
級數 無級
刀具圓周進給量(φ100插齒刀) 級數 無級調速,,粗精切可預選,自動變速
範圍 4~5000 mm/min
立柱的徑向進給量 級數 無級調速,粗精切可預選,自動變速
範圍 0.001~0.2 ?font face="Times New Roman, Times, serif”>mm/str
立柱徑向快速 2000 mm/min
工作檯快速運轉時的最高轉速 16 rpm
電機容量
主電機 5.5 kw
總容量 17 kw
安裝參數
工具機占地面積（長×寬） 170×120 mm
工具機高度 195 cm
工具機淨重 5500 kg
