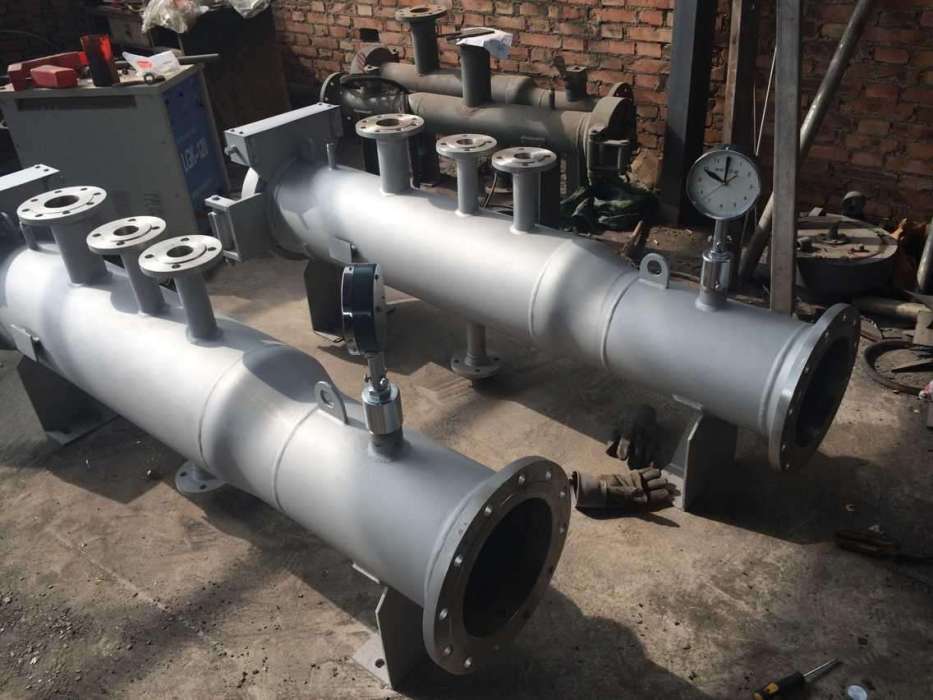

清管器收發球裝置，簡稱收發球筒，屬於管道附屬檔案，廣泛用於各種介質輸送管道。一般安裝在主管道的兩端，用於發射和接收清管器，在管道投產前通球掃線及投產後的清蠟、掃油、除垢。
基本介紹
- 中文名：收發球筒
發球器和收球器,清管的目的,清管器種類,工作原理,
發球器和收球器
發球器和收球器
發球裝置一般用要清理的管線同徑(或大100左右，因為球體尺寸不等)的鋼管制作，前端安裝法蘭蓋（用於裝球）並有進風口（尺寸按風量定），後端用於與管線相連，可以焊接也可以法蘭連線（帶變徑），長短根據球體大小定。
收球裝置與發球裝置類似，只是在前部（上方）設定放氣閥用於收球後管線內泄壓防空，下部開有排污口用於排除球前部的雜物和積液等。
用於管線清管的清管器有多種，大致可分為三種類型：
一、清管球（圓球型橡膠球）；
二、皮碗清管器（定徑清管器、測徑清管器、隔離清管器、雙向清管器等）；
三、泡沫清管器（高、中、低密度泡沫清管器）。
皮碗清管器的優點是在管道內運行時，能保持固定的方向，能攜帶各種檢測儀器和其他裝置，如探測管道的變形量，置換介質和清掃管內空間，清除管壁鐵鏽等。
清管的目的
1）運營中天然氣管線：清除管線內部的積水、輕質油、甲烷水合物、氧化鐵、碳化物粉塵、二硫化碳、氫硫酸等腐蝕性物質；降低腐蝕性物質對管道內壁的腐蝕損傷；重新明確管線走向；檢測管線變形；檢查沿線閥門完好率；減小工作回壓。
2）運營中原油管線：管線內檢測前清管、低輸量間歇運行輸油管線清管，清除管線內部的凝油、結蠟、結垢達到減小輸油回壓、減小磨阻、降低輸油溫度的目的。
3）化工物料及食用油品管線：清理具有聚合性物料管線，隔離不同管輸介質實現單管多品種輸送，計量管輸介質。
清管器種類
皮碗清管器系列；直板清管器系列；刮蠟清管器系列；泡沫清管器系列；屈曲探測器系列
工作原理
在欲作業的管道中，按作業的要求置入相應系列的清管器。清管器皮碗的外沿與管道內壁彈性密封，用管輸介質產生的壓差為動力，推動清管器沿管道運行。依靠清管器自身或其所帶機具所具有的刮削、沖刷作用來清除管道內的結垢或沉積
