支路單元指針TU-3 PTR位於TU-3幀的第一列前三個位元組的位置，總計3個位元組即H1、H2、H3。
TU-12指針用以指示YC-12的首位元組（V5）在TU-12淨負荷中的具體位置，以便接收端能準確分離出VC-12。TU-12指針為VC-12在TU-12復幀內的定位提供了靈活的方法。TU-12 PTR由Vl、V2、V3和V4四個位元組組成。TU-PTR的位置位於TU-12復幀的4個開銷位元組處（V1、V2、V3、V4）。
基本介紹
- 中文名：支路單元指針
- 外文名：Branch units of a pointer
- 位元組：H1、H2、H3
- 定義：支路單元指針共有三個位元組
- 套用：計算機
- 學科：計算機技術
位元組功能安排,作用,
位元組功能安排

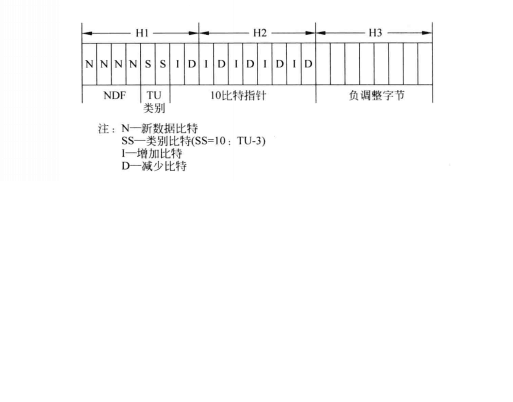

支路單元指針TU-3PTR共有三個位元組，即為H1、H2、H3，其功能安排如圖1所示。
從圖1可以看出，同AU-4 PTR-樣，H1、H2位元組是混合使用的，其中H1位元組的前4個比特用於新數據標識（NDF）；第5、6比特用來指示本支路單元TU的種類；H1位元組的第7、8比特和H2位元組的8個比特組成10比特指針，指示淨負荷信息在TU-3幀內的位置。1個H3位元組則為負調整位元組，用來容納進行負調整時的淨負荷信息。
圖1
圖1作用
與AU-4 PTR相類似，TU-3 PTR的作用主要有三個，即指示VC-3在TU-3幀內的位置、速率調整和新數據標識。
①淨負荷位置指示
由H1位元組第7、8比特和H2位元組8個比特組成的10比特指針，用來指示VC-3在TU-3幀內的位置。
指針值以二進制表示，指針值的-個單位代表-個位元組的偏移量，這-點同AU-4 PTR不同。
指針值為0時，表示淨負荷信息的第-個位元組緊跟在TU-3 PTR最後-個位元組即H3之後，如圖2所示。
圖2由於攜帶指針值的比特為10個，它可以表示
個指針值，而實際的需要量為0～764個，所以足夠用了。因為VC-3每幀共有9×85=765個位元組，實際調整時按單位元組進行，即-個單位指針代表-個位元組的偏移量。
②速率調整
若VC-3的幀速率與TU-3的幀速率不相等，則需要對VC-3的速率進行調整。
TU-3 PTR進行正、負速率調整的步驟與方法，和AU 4 PTR-樣。只有-點要注意，AU 4 PTR每進行-次速率調整，調整量為3個位元組，因為它有3個H3——負調整位元組；而TU-3 PTR因為只有-個H3位元組，所以每進行-次速率調整，調整量為1個位元組。其餘完全類似，此處不再贅述。
③新數據標識（NDF）
TU-3 PTR中的新數據標識的含義與工作步驟，和AU-4 PTR-樣。
