擺動碾壓擺動碾壓是一種新的塑性成型方法，限制工具與毛坯間的接觸面積，則可使變形力減小，從而可用較小的力逐步成形較大的工件。
基本介紹
- 中文名：擺動碾壓
- 外文名：Wobble rolling
- 特點：可煅大件、質量高、省力等
- 套用：盤類、餅類和帶法蘭的軸類件
簡介,原理,特點,分類,套用,
簡介
鍛壓時變形力的大小是由平均單位壓力和接觸面積之積來確定的，如果限制工具與毛坯間的接觸面積，則可使變形力減小，從而可用較小的力逐步成形較大的工件。擺動碾壓（簡稱擺碾）就是在這樣的思想基礎上產生的。
原理

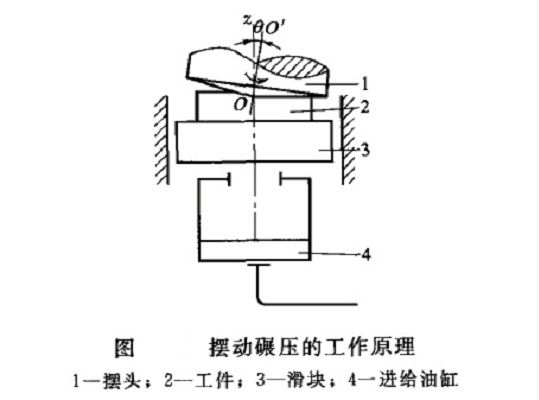

擺動碾壓工作原理如圖《擺動碾壓》所示，圓錐形上模（擺頭）的中心線00'與擺軸中心線Oz成θ角，稱為擺角。當擺軸旋轉時，擺頭的中心線00'繞擺軸中心線Oz旋轉，於是擺頭產生回擺運動。與此同時，滑塊在進給油缸作用下上升，使擺頭的母線在工件上連續不斷地滾動，局部地、按順序地對工件施加壓力，最後達到整體成型的目的。擺動碾壓是一種連續局部載入的成型方法。
擺動碾壓
特點
1、擺動碾壓的優點是省力，可以用較小的設備成型較大的鍛件；
2、可以大大降低變形力，加工相同鍛件，其碾壓力僅是常規鍛造方法變形力的1/20~1/5；
3、產品質量高， 可用於精密成型；
4、可以得到高精度尺寸的工件；
5、機器的振動及噪聲小，工作條件較好。
分類
按照擺動碾壓機的運動形式，可將擺碾分為三類：一類是擺頭旋轉，下模做軸線運動；一類是擺頭旋轉,並同時做軸線運動；另一類是擺頭旋轉，並做軸線運動，同時下模旋轉。
依碾壓溫度不同分熱碾、溫碾和冷碾三種。冷碾碾壓出的鍛件精度高、質量好、表面粗糙度低、力學性能高，一般不需要再加工或只需很少量加工。熱碾時變形力小，容易成形， 但鍛件精度低，模具壽命短,碾壓出的成品尚需機械加工。溫碾是介於熱碾和冷碾之間的加工方法，溫碾時變形力較小，鍛件表面很少氧化，質量較高。
套用
由於擺動碾壓是屬於局部變形、多次累積、最後整體成形的加工方法，毛坯時刻受偏心載荷作用，故要求毛坯高徑比不宜過大，否則易彎。對於變形量較大的工件，往往需要預先制坯。因此擺動碾壓適合加工薄而形狀複雜的餅盤類鍛件。
