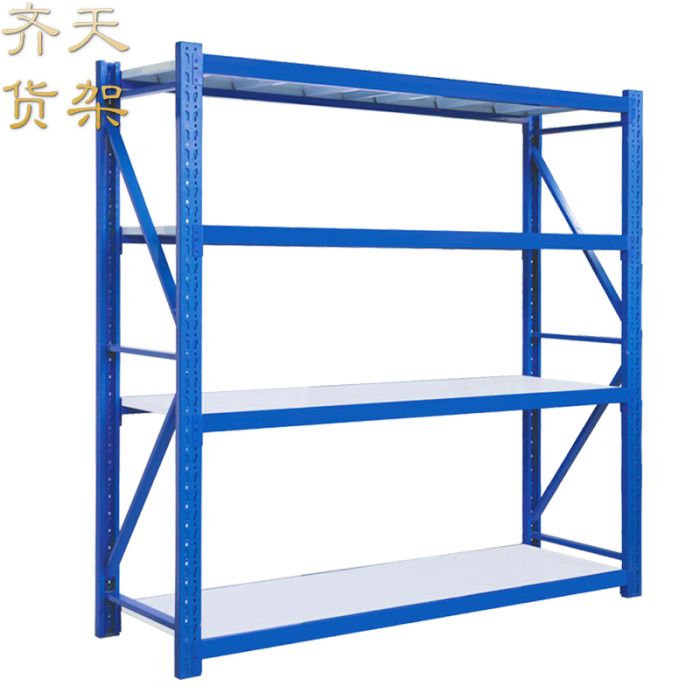

擱板貨架

擱板式貨架通常均為人工存取貨方式，組裝式結構，層間距為50mm均勻可調，貨物也常為散件或不是很重的已包裝物品（便於人工存取），貨架高度通常在2.5m以下，否則人工難以觸及(如輔以登高車則可設定在3m左右)。

基本介紹

• 中文名：隔板式貨架
• 外文名：Partition shelf

擱板式貨架概述

單元貨架跨度(即長度)不宜過長，單元貨架深度（即寬度）不宜過深，按其單元貨架每層的載重量可分為輕、中、重型擱板式貨架，層板主要為鋼層板、木層板兩種。擱板式貨架適合存放零散、輕便的貨物，可以改裝成閣樓式貨架。為了滿足物品更多的存放需求，擱板式貨架還可以配置重梁的支撐(柱)，可設計成多層樓層(通常2-3層)，配有樓梯、扶手和貨物提升電梯等，這就演變成了閣樓式貨架，特別適用於汽配、電子器件的等企業系列產品的分類保存，承載不大於500kg/㎡。

擱板式貨架特徵

■ 結構簡潔 , 外形美觀。有橫樑式和無橫樑式兩種結構特徵。

■ 鋼層板採用冷軌鋼板為原料 ；貨架層板可以 50mm 距離上下調節。

■ 單層承重 150 -500kg 通常用於中小件、較重貨物貨物存儲。

■ 以手工搬運、存儲及揀選作業。

擱板式貨架類型

輕型擱板式貨架

1、鉚釘擱板式貨架：立柱採用角鋼材料，屬於全鉚釘式扣接結構，無螺栓連線，屬於組合式貨架。層板與層板之間的間隔高度可任意調節，層板可配置鋼板或者木板，安裝拆卸方便，單元貨架每層載重不大於150kg，適用於量小、種類多的商品，是汽車、電子行業比較普遍使用的存儲方式。鉚釘擱板式貨架的規格如下：

常規長度	1000	1200	1500	1800	2000	2000
常規寬度	450	500	550	600	600	600
常規高度	1200	1500	1800	2000	2000	2000
層載重	<150kg/level
備註	Contact us for your special size

鼎幸-鉚釘貨架

2、角鋼擱板式貨架：立柱與橫樑全部採用萬能角鋼，採用螺栓連線結構，層板一般為木層板，立柱上的孔距為50mm，可供層板進行調節，安裝拆卸方便，外形輕巧美觀，單元貨架每層載重量不大於150kg，主要用於存放輕小物品。角鋼擱板式貨架規格如下圖：

常規長度	1000	1200	1500	1800	2000	2000
常規寬度	450	500	550	600	600	600
常規高度	1200	1500	1800	2000	2200	2200
層載重	<150kg/level
備註	Contact us for your special size

中型擱板式貨架

1、中A型貨架：主要由立柱、托板和層板組成，沒有橫樑，屬於扣接組合式結構，層板為下方焊有加強筋的鋼層板，外形美觀，不用任何螺栓進行連線，安裝拆卸方便，立柱上的孔距以50mm為節距可進行調節層板高度。中A型擱板式貨架的規格明細如下表：

長*寬（length*width）	1500*500	1500*600	1500*800	1800*500	1800*600	1800*800	2000*500	2000*600	2000*800
每層最大載重maximum loading（kg）	250	300	350	200	250	300	200	200	250
立柱規格upright size	55*55*1.5（節距pith=50）
表面處理surface treatment	噴塑（roast paint）
備註remarks	特殊尺寸能夠進行定製we can design and make the product according to different size.

2、中型擱板式貨架：貨架採用扣接式結構，拆裝方便，層間距可依據貨物高度以每50mm為單位上下調節，其承載範圍可達200-800kg/層。層板可以選用鋼板、木板、中密板等材料。此種貨架高度適宜，方便人工存取貨物，是中小型倉庫的理想倉儲產品。中型擱板式貨架的規格如下表：

長度 length	1500	1800	2000	2200	2400
寬度 width	500	600	800	1000 （三立柱）	1200 （三立柱）
高度 Height	1800	2000	2200	2500	3000
立柱規格 Upright section size	50*45 或 60*55
註：以上長、寬、高尺寸可任意組合，也可依據要求尺寸提供非標訂做。（we can meet your different size.）

鼎幸中型擱板貨架
