安裝於P.C板上時能使花齒與面板緊密連線。內螺紋緊固件，用於裝配pcb板。螺紋尺寸#2到#10和m2到m5
基本介紹
- 中文名：擠壓螺母
- 外文名：BROACHLNGNUTS
- 螺紋尺寸：m2到m5
- 使用方法：安裝於P.C板上
擠壓螺母描述,型號,產品尺寸,
擠壓螺母描述

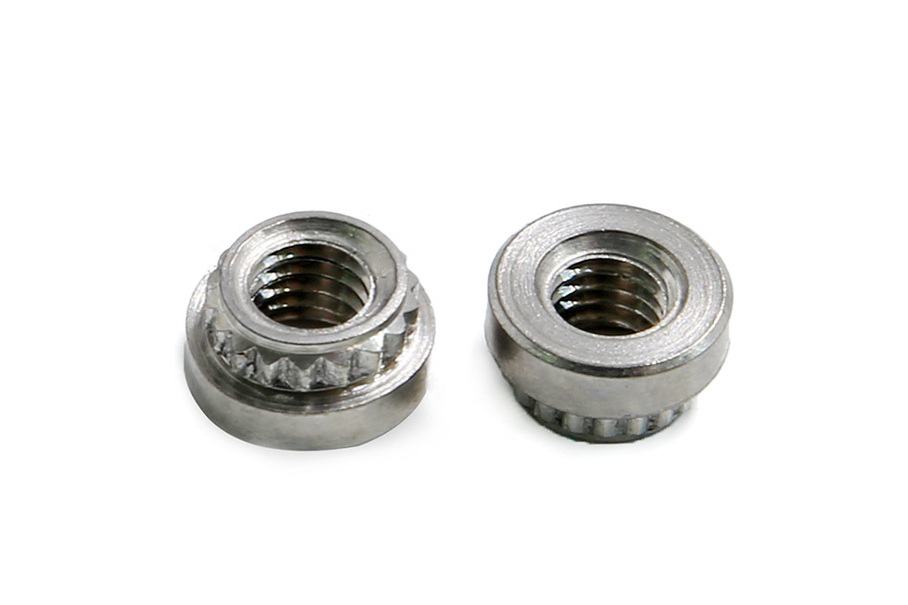

擠乘牛懂壓螺母BROACHLNGNUTS
安裝於P.C板上時能使花齒與面板緊密連線。內螺紋緊固件，用於裝配pcb板。螺紋尺寸#2到#10和m2到m5。
型號
KF2-M2*4 KF2-M2.5*0.45 KF2- M3*0.5 KF2-M4*0.7 KF2-M5*0.8
KFS-M2*4 KFS-M2.5*0.45 KFS- M3*0.5 KFS-M4*0.7 KFS-M5*0.8
產品尺寸
產品編碼規則 產品型號：KF2-M3-ET 螺紋編碼：KF2-M3-ET 表面處理：KF2-M3-ET | 擠壓螺母KF2 安裝於P.C.板上時能使花齒與面板緊密連線 |
所有尺寸單位為英寸
螺紋尺寸 | 型號 緊固件材質 碳鋼 | 螺紋編碼 | A (柄長) | 安裝板 最小厚度 | 安裝板孔徑 +.003 -.000 | C ±.003 | E ±.005 | T ±.005 | 孔中心與 安裝板邊緣 最小距離 |
.086-56（#2-56） | KF2 | 256 | .060 | .060 | .147 | .165 | .219 | .065 | .16 |
.112-40（#4-40） | KF2 | 440 | .060 | .060 | .166 | .184 | .219 | .065 | .17 |
.138-32（#6-32） | KF2 | 632 | .060 | .060 | .213 | .231 | .281 | .065 | .22 |
.164-32（#8-32） | KF2 | 832 | .060 | .060 | .250 | .268 | .344 | .096 | .25 |
.190-32（#10-32）朽遷紙希 | KF2 | 032 | .060 | .060 | .272 | .290 | .375 | .127 | .28 |
所有尺寸單位為毫米
螺紋尺寸 | 型號 緊固件材質 碳鋼 | 螺紋編碼 | A (柄長) | 安裝板 最小厚度 | 安裝板孔徑 +0.08 | C ±0.08 | E ±0.13 | T ±0.13 | 孔中心與 安說漏廈裝板邊緣 最小距離 |
M2*0.4 | KF2 | M2 | 1.53 | 1.53 | 3.73 | 4.91 | 5.56 | 1.5 | 4.2 |
M2.5*0.45 | KF2 | M2.5 | 1.53 | 1.53 | 4.22 | 4.68 | 5.56 | 1.5 | 4.4 |
M3*0.5 | KF2 | M3 | 1.53 | 1.53 | 4.22 | 4.68 | 5.56 | 1.5 | 4.4 |
M4*0.7 | KF2 | M4 | 1.53 | 1.53 | 6.4 | 6.86 | 8.74 | 2 | 6.4 |
M5*0.8 | KF2 | M5 | 1.53 | 1.53 | 6.9 | 7.37 | 9.53 | 3 | 7.1 |
原材料和表面處理規格
螺紋 | 緊固件材質 | 標準表面處理 | 其他表面處理 | 安裝板硬度 | 安裝板 | |
KF2 | Internal,ASME B1.1 2B/ASME B1.13M 6H | 碳鋼 | 鍍光捉挨陵亮錫 表面處理代碼：ET | 鍍笑辣海啞錫照背 表面處理代碼：DT | 不大於HRB 60 /HB 107 | PC板 |
產品與板鉚接
在安裝施壓過程中，需要注意的是： 1，在電路板上衝出或鑽出適當大小的安裝孔。 2，將緊固件的柄放置圖悼才櫃循中所示的安裝板孔中。 3，保持上下模平行施加擠壓力，直至產品的柄完全進入板材中。 |  擠壓螺母 |
