擊實儀

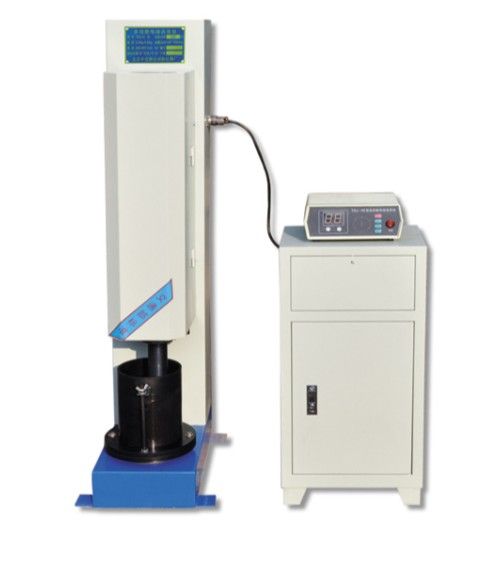

擊實儀是一種建築設備，分為重型手動擊實儀和數控多功能電動擊實儀。主要用於用於測定壓實土壤的最佳含水率及其單位體積重量，作為建築路基和填土時控制土壤濕度和指定最低密度的根據。

基本介紹

• 中文名：擊實儀
• 外文名：Compaction instrument

擊實儀的分類

（1）按其用途可分為土工擊實儀及馬歇爾擊實儀。土工擊實儀是一種利用標準擊實方法在給定擊實功能下來測定粘性土的最大幹密度與最優含水率的土工試驗儀器。馬歇爾擊實儀是室內進行瀝青混合料試件製作的基本設備，適用於瀝青混合料馬歇爾試驗，間接抗拉試驗等的圓柱體試件的成型。

（2）按試驗方法中土的粒徑大小及瀝青混合料試件的尺寸又分別可分為：輕型土工擊實儀、重型土工擊實儀及標準馬歇爾擊實儀、大型馬歇爾擊實儀。

（3）按擊錘提升動力不同又可分為手動擊實儀、電動擊實儀。

擊實儀的技術要求

基本要求

（1）擊實儀應在明顯位置具有表面清晰的銘牌，其內容包括：名稱、規格 / 型號、出廠編號、製造廠名稱等。

（2）電動式擊實儀上應有明顯的安全警示標誌與旋轉運動方向提示標誌。

（3）擊實儀的擊錘、導筒（桿）、試筒等部件不得有彎曲變形、表面損傷及嚴重磨損等影響試驗結果的缺陷。

（4）電動式擊實儀應具有良好的絕緣性，絕緣電阻≥1MΩ。

（5）電動式擊實儀儀器控制器計數示值清晰、正確，無缺少筆畫和跳動漏計數缺陷。

（6）電動式擊實儀運轉時不應有異常聲音，傳動系統應運轉靈活可靠。

（7）擊實儀周圍應留有足夠的試驗空間。

主要參數

擊實儀各主要技術參數（見表 1、表 2）。

擊實儀各主要技術參數1

擊實儀各主要技術參數2

檢測條件

環境條件

（1）溫度：土工擊實儀 5℃～35℃，馬歇爾擊實儀 15℃～25℃。

（2）濕度：≤80%RH。

（3）其他條件：室內應保持清潔、無腐蝕性氣體、無電磁場、無振動或其他干擾源。工作電源的電壓波動不得超出額定電壓的±10%。

檢測設備

（1）鋼捲尺：符合通用量具要求；

（2）遊標卡尺：量程（0～200）mm，符合通用量具要求；

（3）數顯高度尺：量程（0～500）mm，分辨力 0.01mm，符合通用量具要求；

（4）塞尺：符合通用量具要求；

（5）電子天平：分度值 0.1g；

（6）聲級計；

（7）兆歐表。
