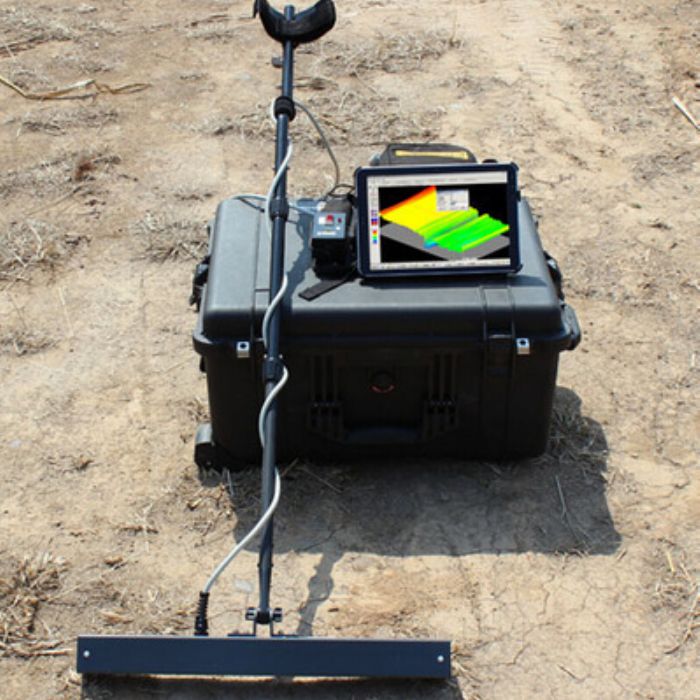

探地成像儀是一種利用探測地球電磁場遇到不同介質而產生的變化來實現三維圖象的探地測量儀器。
基本介紹
- 中文名：探地成像儀
- 電壓範圍：12-38VDC
- 工作電流：250mA
- 處理器：AMD 133MHz ELAN SC520
產品名稱,產品資料,產品特點,技術指標,控制單元,天線,
產品名稱
探地成像儀
產品資料
它不需要發射信號到地球，而是利用地球內部已經存在的地球電磁場信號，防止了普通探地雷達的大功率發射信號對人體和環境的影響，同時也不受外部環境的干擾，適用於各種複雜的環境。 探地成像儀使用方便，成像清晰，層次分明，立體感強，判斷準確，是市場可以同時實現金屬物體和非金屬物體探測的地下成像探測儀。 探地成像儀由於其優良的性能價格比，廣泛套用與地下金屬管線和非金屬管線的探測、廢舊物和污水池搜尋、道路施工驗收、軍用未爆破物搜尋、樓房基礎探測、水下各種物體和大壩管涌的搜尋和考古研究。除了在平坦的場所套用，而且可以用於山道、水面等區域。 探地成像儀的探測速度是其他探測儀無法比擬的，他可以與汽車和快船一起使用。探測質量和數據分析能力也是其他種類的成像探測儀所不及的。
產品特點
◆環境監測：探測各種用於偷排放污水的各種地下金屬管線和非金屬管線，隧道、污水池。
◆市政建設：探測出各種金屬和非金屬管道和管線，以防止道路施工造成管道的破壞。
◆石油行業的物探：可以同時探測金屬管道和PVC管道。
◆礦產探測：各種地下礦藏、堆積砂礦的探測。
◆大壩管涌的探測：大壩管涌是由於大壩內部被掏空而形成，可以採用手持和車載等方式在大壩上快速進行探測，可以很及時地發現將要發生大壩管涌的位置。
◆水下探測：水面下金屬和非金屬物體、管線走向，礦藏，沉船，污水池和故障點的探測。
◆考古探索：古墓和寶藏與周圍環境有明顯的不同，可以用用開拓者探地成像儀對可疑地點進行探測。
◆房屋地基的探測：進行房屋建設前的地基探測，探測出地基下存在的洞穴。
◆軍事套用：對演習地 和相關地點進行未爆炸物的探測，由於沒有發射，不與地面接觸，所以十分安全。
技術指標
控制單元
控制單元電源電壓範圍 12-38VDC 控制單元工作電流 250mA 控制單元處理器 AMD 133MHz ELAN SC520 作業系統 Linux 存儲器 32 MB SDRAM 工作溫度 -20°C - 60°C 數據傳輸率 100 MB/S 電池工作時間 8小時 選擇大容量電池組可達12小時 感測器電壓 5 VDC ±4% 感測器電流損耗 最大2.50 mA ±0.50 mA 控制單元尺寸H x W x L 61mm x 140mm x 179mm 控制單元重量 1.14 Kg
天線
感測器數量 2 測量範圍 ±100 μT 電源 5V 直流 耗電 2.5mA 3dB 頻寬 DC-1KHz 掃描頻率 1200 次/秒 尺寸 51mm x 51mm x 510mm 重量 0.23 Kg 3、筆記本電腦*（廠家、參數和型號均可能變化，以實際配置的為準 CPU處理器 AMD Athlon XP-M 1600+/Pentium 4或相類似的產品
