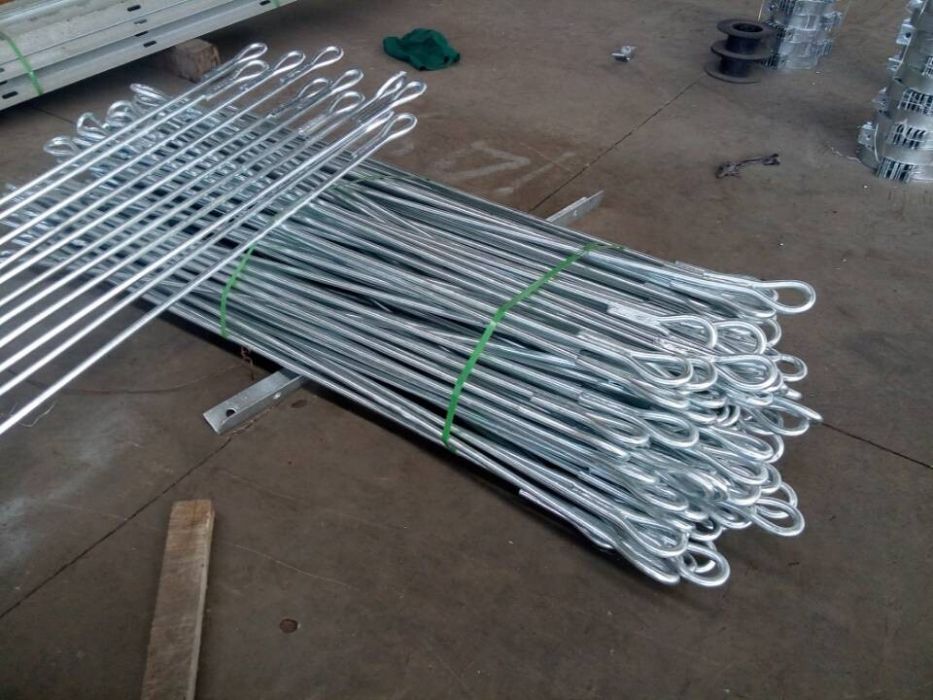

拉線棒

拉線棒是指將拉線連線到地錨上的桿件或其他金屬部件。許多輸電線路桿塔處於水田或濕地中，水質、土質污染日趨嚴重，致使越來越多的桿塔接地引下線及拉線棒腐蝕嚴重，無法達到有效的使用壽命，從而導致接地電阻無法保證，雷擊跳閘率增高，拉線桿穩定性下降，嚴重威協線路的安全運行。

基本介紹

• 中文名：拉線棒
• 外文名：Anchor rods
• 學科：電力工程
• 領域：能源
• 範圍：電力系統
• 釋義：將拉線連線到地錨上的桿件

簡介

隨著電力事業的飛速發展，輸電線路桿塔的使用日益增多，但由於江南水鄉水域及各種濕地面積有536平方公里，占全市土地面積的11%，還有大面積的水田。許多輸電線路桿塔處於水田或濕地中，水質、土質污染日趨嚴重，致使越來越多的桿塔接地引下線及拉線棒腐蝕嚴重，無法達到有效的使用壽命，從而導致接地電阻無法保證，雷擊跳閘率增高，拉線桿穩定性下降，嚴重威協線路的安全運行。同時隨著政策處理難度的增加，線路的維修費用每年耗費巨大。通過分析發現，在施工階段做好相應的防護措施是解決後續日常維修和維修帶來的青苗賠償費用、人工費用等一系列問題最好的途徑。

拉線棒嚴重腐蝕的原因分析

線上線路改造過程中，對其舊桿塔的拉線棒及桿塔接地引下線進行開挖檢查發現，絕大多數桿塔的接地引下線及拉棒地面以上部分完好無損，但地面以下20～40cm 處均嚴重腐蝕，最嚴重的腐蝕達3/4，隨時存在拉棒斷裂的可能。

通過運行資料《兩棒開挖檢查記錄》統計得知，一般新建線路如處於一般污染區，5～7年左右接地引下線及拉棒需檢查更換；如處於重度污染區，則使用壽命更短。

桿塔接地引下線是桿塔避雷裝置的重要組成部分，作用是將桿塔避雷線與埋設於地下的接地網線連線起來。接地網線深埋於地下，無法接觸到豐富的氧氣，所以腐蝕情況並不嚴重，但由於接地引下線是連線地面以上桿塔和地下的接地網線，常年暴露於含有豐富水分和氧分的土壤與空氣中，加劇了該部分的腐蝕情況，所以整個接地裝置中處於地面之間的接地引下線是腐蝕最嚴重的。

接地引下線及拉棒發生鏽蝕的主要原因是所處環境污染嚴重，占65%，其次是製作工藝差，鍍鋅層不足或人為破壞等。

解決拉線棒嚴重腐蝕的方法

針對接地引下線及拉線棒發生嚴重腐蝕的原因，提出如下3種解決方法：

方法1：增加接地引下線和拉棒的直徑，使其使用壽命更長。

方法2：增加鍍鋅層，使其抗腐蝕能力更好。

方法3：在接地引下線和拉棒上裝設一個裝置，提高其抗腐蝕能力。

隨機開挖檢查接地引下線及拉棒時發現，最嚴重的腐蝕往往發生在距離地面20～40cm處，而其他地方的腐蝕並不嚴重，所以只要提高此段的抗腐蝕能力，就能延長整個接地裝置的使用壽命。

通過試驗比較，否定了前兩種方法，因為：

方法1：一般接地引下線是用12mm圓鋼製成的，將中間段換成30mm圓鋼，使用壽命固然增加，但成本太高且不易加工，而且在粗鋼筋和細鋼筋的連線處容易出現應力點，運輸過程中容易折斷。

方法2：雖然增加了鍍鋅層，但在現場施工時常需對鋼筋進行彎折，容易破壞鍍鋅層。

所以選擇方法3作為解決接地引下線和拉棒腐蝕的突破口。

最初的構想是使用12mm圓鋼用的壓接管壓接在圓鋼外增加鋼筋厚度，提高其使用壽命．但經實際操作發現，該構想存在許多不足：

（1）壓接管保護層必須在接地引下線加工前製作完成．如果埋設深度發生變化，按要求壓接管保護層應處於地面以下20～40cm的位置就很難控制。

（2）一經壓接，圓鋼及壓接管的鍍鋅層同樣被破壞，仍需重新刷漆。

（3）壓接管長度嚴重不足，3個壓接管的長度為24cm，按照50cm保護長度考慮，至少需要6個壓接管，每根壓接管造價為4元，一基塔光壓接管需96元，成本較高。

因此不採用壓接管做保護層，而是採用一種絕佳的替代材料，即內徑為12mm的PP－R熱水管。

截取一段80cm長內徑為12mm的PP－R熱水管，套在未焊接的接地引下線上，放置在接地引下線的任何位置，且可以隨意移動，當接地引下線與接地線焊接好並埋設好後，只需將PP－R熱水管移至適當位置，使PP－R管露出地面5～10cm，同時在PP－R熱水管兩頭用噴燈稍許加熱，再用鉗子夾緊，做好密封處理，從而提高接地引下線最容易被腐蝕地方的抗腐蝕能力。

方法論證

（1）將一段做好PP－R保護套的接地引下線與一段一般的接地引下線做抗腐蝕試驗。考慮到當地土質均為pH 值6.5～6.7左右的弱酸土質，所以同時把兩個接地引下線放入經稀釋pH 值為3的強鹽酸溶液內，結果發現，普通鍍鋅接地引下線不到5min就被腐蝕殆盡，而做好PP－R保護套的接地引下線1h後，除下端的小塊地方被腐蝕外，其他部位完好無損。

（2）強度和韌.縫和破損情況。

（3）對已經安裝好保護套的接地引下線進行接地電阻測試，結果發現對接地電阻毫無影響。

根據資料顯示，PP－R管材能耐pH 值2～12酸、鹼物質的腐蝕，可承受－20～90℃的溫度，有一定的防滲氧、抗紫外線能力，因此具有很強抗氧化、風化、老化作用和很好的強度與韌性，一般自然環境下使用壽命可達50年，其直徑有許多型號，可在需要保護的任意拉線棒及其他設備上使用。所以接地引下線和拉線棒上安裝PP－R保護套後，在距地面20～40cm最易發生嚴重腐蝕的地方20～30年內也不會發生嚴重腐蝕。除了常規檢查外，無需對接地引下線進行維修更換。

經濟效益對比

按一條線路50基鐵塔、20年的使用壽命計算。普通接地引下線：5～7年開始出現腐蝕嚴重導致斷裂的情況，發生腐蝕斷裂需更換的機率按20%考慮，20年內該線路至少有10基鐵塔需要更換接地引下線，根據線路工區提供的資料考慮修復材料的成本及人工費用，按每天5個人一輛車，最快修復2基塔的速度考慮，所有費用需要約7000元，其中不包括開挖地面所產生的青苗賠償費用及政策處理引起的誤工費用。

加裝保護套的接地引下線：PP－R管市場零售價為10元4m，每根接地引下線保護套需要0.8m，每基鐵塔4根，折合每基鐵塔PP－R管成本為8元，再加兩頭的密封材料，共9元，因為保護套在接地線基建施工時就能隨手安裝好，所以線路投運後無需對接地引下線進行維修更換，不會產生附加的人工費及青苗賠償費用，所以一條線路共花費450元。

總結

通過在部分線路基礎基建時，在一些環境比較惡劣的地方投放部分接地引下線、拉線棒PP－R管保護套進行使用，“兩棒開挖檢查”發現，投放接地引下線及拉線棒PP－R管保護套的30處桿塔的接地引下線、拉線棒PP－R管保護套的位置均無出現腐蝕現象，無需任何維護，且4年內桿塔均無出現因接地電阻問題引發的雷擊跳閘故障，接地電阻測量符合要求．因此，接地引下線及拉線棒PP－R管保護套完全符合運行需要。
