扇掃

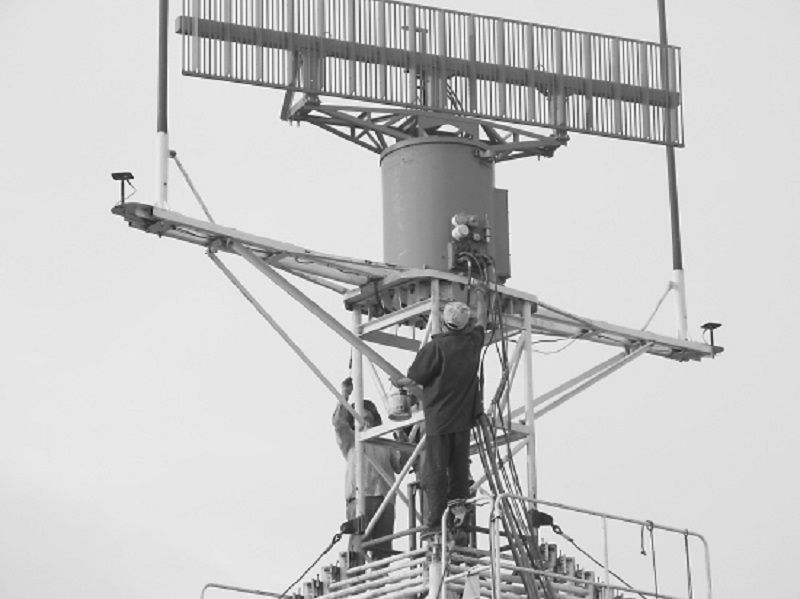

扇掃是指天線波束方向在平面的一部分上進行掃描。 對驅動系統在整個扇掃過程的動態分析，是雷達天線驅動裝置參數確定和強度校核的前提。

基本介紹

• 中文名：扇掃
• 外文名：sector scanning
• 一級學科：航空航天
• 二級學科：無人機技術
• 定義：天線波束方向在平面一部分上掃描
• 作用：天線驅動裝置參數確定和強度校核

定義

天線波束方向在平面的一部分上進行掃描。

影響

在雷達天線結構系統中，驅動系統是天線座極其重要的組成部分，驅動系統的穩定可靠直接影響整個天線系統的動態性能。雷達天線均在露天工作，作用在它們的動力傳動裝置上的載荷極其複雜，雷達天線整個工作過程中載荷是不斷變化的，它受自然環境風速、風向以及系統轉速、加速度等因素的影響。扇形掃描工作過程中，由於驅動系統伺服電機換向瞬間，因為速度的突變，系統將產生很大的衝擊，傳動齒輪間的衝擊力對系統的破化性不容忽視，對驅動系統在整個扇形掃描過程的動態分析，是雷達天線驅動裝置參數確定和強度校核的前提，也是傳動系統元件選型、設計以及工作特性分析的依據。

套用

扇掃雷達視頻採集和顯控系統主要功能是實現一個通用的雷達終端系統，完成雷達視頻信號採集、數據處理、雷達狀態的監控及人機互動、產生控制雷達的命令、雷達數據終端顯示等功能。

主要功能要求為:

（1）系統工作在圓周掃描和扇形掃描兩種工作模式:

（2）能實時接收並顯示雷達視頻信號;

（3）在同一螢幕上具備綜合顯示（P顯）、控制選單、工作狀態顯示等功能;

（4）支持數據、狀態等的記錄和重演;

（5）可通過與數據採集板通訊實現對數據採集板工作狀態的選擇和監控。

扇掃雷達的視頻數據採集板接收來自雷達前端的各種信息，進行數位化和信息化後形成信息包，經PCI匯流排接口傳送至計算機記憶體。終端軟體系統對信息包進行解析和處理，實現顯示，控制，存儲等功能，終端系統產生的扇掃雷達的控制信息送到天線控制系統控制天線的轉動。

扇掃雷達視頻採集與顯控系統的整體框圖如圖1所示，系統主要由計算機系統，數據採集板，光柵顯示器三大部分組成。由於雷達視頻信號的採樣頻率高、數據量大，因此實現雷達視頻信號數位化後的實時數據處理及顯示，是雷達終端系統中一個較難解決的問題。為了提高整個系統的數據吞吐量和回響速度，我們採用了一些改進方法或技術。首先採用PCI匯流排，並利用Linux2.6版本核心出色的實時性，開發基於DMA方式的驅動程式來保證採集和顯示系統的回響速度。其次利用FPGA器件實現掃描轉換，以提高系統數據處理速率，同時利用Linux下特有的幀緩衝技術來提高顯示速度。

圖1扇掃雷達數據採集與顯控系統整體設計框圖
