快速聯接器

快速聯接器就是能使兩件物體能快速裝配起來且又能快速分開的一種聯接器，這裡指的是裝在挖掘機用來更換挖掘裝置的一種構件，一般用在需頻繁更換挖掘裝置（挖斗、炮錘、鬆土器等）的場合常用到，起到快速、高效、安全、實用等優點。

基本介紹

• 中文名：快速聯接器
• 外文名：Fast coupling
• 優點：快速、高效、安全、實用
• 套用：需頻繁更換挖掘裝置（挖斗、炮錘、鬆土器等）的場合

分類

液壓式快速聯接器

通過油缸來控制行程的長短，從而可以無級調控其卡緊及鬆開的作用，這種快速聯接器使用起來較為高效、實用及方便，機手不用離開駕駛室，直接通過先導閥操控快速聯接器來更換挖掘裝置；只是在第一次使用時需增加輸油管路及控制管路等；

液壓式快速聯接器的使用示意圖

機械式快速聯接器

通過螺桿或斜鍥來控制行程的長短，從而可以有級調控其卡緊及鬆開的作用，這種快速聯接器使用起來雖麻煩些（註：通過人力來卡緊及鬆開），但其能承受較大的衝擊力，也不用增加輸油管路及控制管路，結構簡單合理；

機械式快速聯接器的使用示意圖

結構

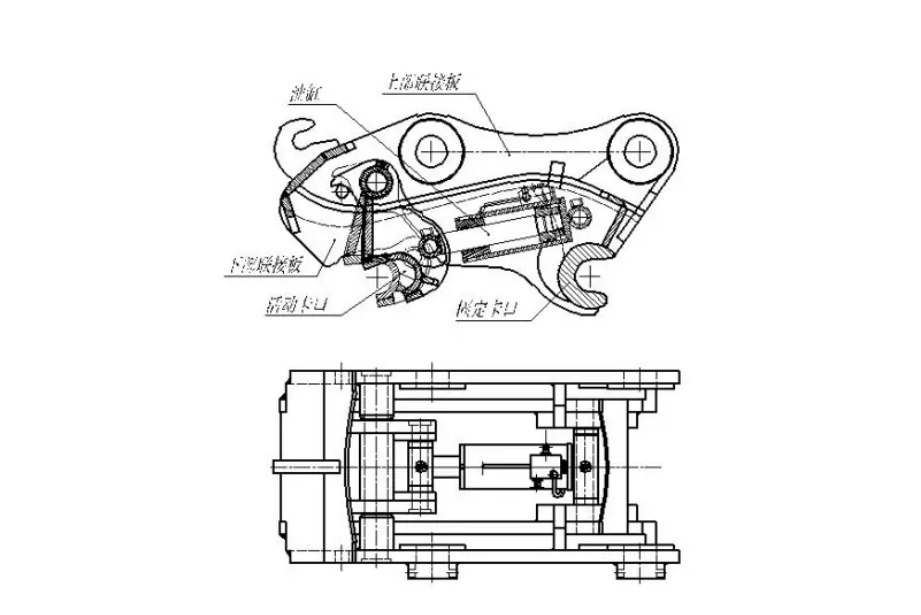

其組成有：上部聯接板、下部聯接板、固定卡口、活動卡口、油缸（液壓式）、螺桿（機械式）、斜鍥（機械）等；

工藝

由於在挖掘時，快速聯接器會受到很大的衝擊力，所以其卡口板必須採用強度較高的材料，一般採用45#鋼調質熱處理或直拉採用高強度合金鋼（NM360、Hardox等）來製作，液壓式的油缸必須裝有防脫落的液控單向閥，機械式的螺桿必須調質熱處理等工藝來增強快速聯接器的整體性能；

剖析

挖掘機的工況是很複雜的，一般都要針對不同的工況就要更換不同的挖掘裝置來挖掘（備註：鬆土時採用挖斗，硬土時採用鬆土器，岩石時要採用炮錘等），但一次拆裝就耗費較大的人力物力（備註：要打錘、搬、抬等，時間約為15～60分鐘不等），而有時一天要周而復始地拆裝幾次甚至十多次，這樣的話一天就單拆裝就得了，那還用幹活呢？所以就必須要用到快速聯接器，拆裝一次一般為3～10分鐘不等，這樣就能大大地節省了時間，加快工程的進度；
