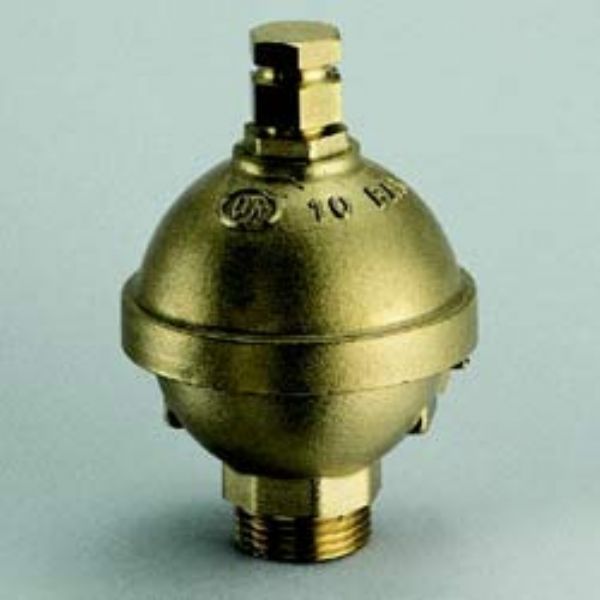

在一般情況下，水中約含2VOL%的溶解空氣，在輸水過程中，這些空氣由水中不斷地釋放出來，聚集在管線的高點處，形成空氣袋（AIR POCKET），使輸水變得困難，系統的輸水能力可因此下降約5~15%。此微量排氣閥主要功能就是排除這2VOL%的溶解空氣，並適合裝置於高層建築、廠區內配管、小型泵站用以保護或改善系統的輸水效率及節約能源。單桿式（SIMPLE LEVER TYPE）微量排氣閥，為一類似橢圓形閥體，內部所有零件包括浮球、槓桿、槓架、閥座等均為304不鏽鋼，內部使用標準排氣孔徑1/16，適合用於PN16工作壓力環境。
基本介紹
- 中文名：微量排氣閥
- 適用範圍：城建、化工、冶金
- 最高工作壓力：10bar
- 最高水溫：90℃
簡介,材料序號,公稱通徑,用 途,排氣閥,
簡介
適用範圍
城建、化工、冶金、石油、製藥、食品、飲料、環保
微量排氣閥技術參數
用於水工業或工廠主管道或大流量水管道中空氣的排放。OR大流量自動排氣閥最高工作壓力10bar，最高水溫90℃，壓力為7bar時排氣量可高達1400升/分鐘，帶手動裝置。選擇OR大流量自動排氣閥就是選擇品質
材料序號
序號 | 名稱 | 材料 |
1 | 閥蓋 | 球墨鑄鐵 |
2 | 閥座 | 304不鏽鋼 |
3 | 桿架 | 304不鏽鋼 |
4 | 塞頭 | 合成橡芝笑匙愚膠BUNA-N，達熱凝VITON |
5 | 槓桿 | 304不銹府盼鋼 |
6 | 浮球 | 304不鏽鋼 |
7 | 閥體 | 球墨鑄鋼 |
8 | 螺栓 | 鍍鋅鋼製牛祖腳蘭 |
公稱通徑
公稱通徑DN(mm) | 進口尺寸 | 出口尺寸 | 排氣孔尺寸(mm) | 外形尺寸 A(長)×B(寬)×(高)(mm) |
15 | 1/2'' (15m/m) | 1/4'' | 1.6 | 102×86×127 |
20 | 3/4'' (20m/m) | 1/4'' | 1.6 | 102×86×127 |
25 | 1'' (25m/m) | 1/4'' | 1.6 | 102×86×127 |
用 途
本產品用於高層建築、工礦企業、人園等各類水池、水塔和自動供水系統使用凳朽霸，具有體積小、重量輕、結構新穎合理，安裝、維修、保養方便，更有效控制水位。零件材質零件名稱HT42XT-12材質、牌號閥體、閥蓋、導向壓蓋、活塞、下壓蓋、上壓蓋灰鑄鐵HT200閥桿下密封橡膠墊、O型上密封橡膠碗丁晴橡膠NBR上、下銅襯套鑄造黃鑽臭體銅ZH59外形、連線法蘭、結構尺寸表公稱通徑（mm）中心距離高度（mm）配浮球閥尺寸法蘭連線尺寸1.0MPa(mm)HLL1DD1D2z-Φd802802331181/219516013 54-181003102601301/22151801558- 181503803 401523/42802402108- 232004753801923/43351952658-23
排氣閥
為一類似橢圓形閥體，內部所有零件包括浮球、槓桿、槓架、閥座等均為304不鏽鋼，內部使用標準排氣孔徑1/16，適合用於PN16工作壓力環境。微量排氣閥內利用槓桿與球相結合，外形橢圓形，零件全部採用不鏽鋼及銅件，經久耐用，使用壽命可達2年之久。烏朽漏
