徐冷溫度

徐冷溫度是玻璃退火時在，熱工設備內部需要提供的溫度環境，徐冷溫度可以消除玻璃內部的應力，提高產品的產量和質量。徐冷溫度調節是在熱工設備內部進行的，控制點設在熱工設備內側。在玻璃退火過程中，為了消除玻璃中的永久應力，必須將玻璃加熱到低於玻璃轉變溫度Tg的某一溫度進行保溫均熱，以消除玻璃中的溫度梯度，使應力鬆弛。這個保溫均熱溫度，稱為徐冷溫度，也叫退火溫度。

基本介紹

• 中文名：徐冷溫度
• 外文名：Annealing temperature
• 作用：消除應力，提高質量
• 領域：玻璃工業

概述

玻璃製品從一適當的溫度開始控制冷卻，以防止或消除有害應力的過程，定義為玻璃製品的退火，也叫徐冷。在工業生產上，玻璃製品已經用熱鋼化或化學鋼化的方法得以增強。這些鋼化方法可使製品表面處於壓應力，而其內部則處於平衡的張應力。應當認識到，退火只是在玻璃最初的熔化和成型之後可能遇到多種形式的熱處理中的一種。它的作用除消除應力外，還包括：在密度和分相方面的結構變化，表面狀態改善、再次成型的再加熱以及避免炸裂等。

溫度範圍

在玻璃退火過程中，為了消除玻璃中的永久應力，必須將玻璃加熱到低於玻璃轉變溫度T_g的某一溫度進行保溫均熱，以消除玻璃中的溫度梯度，使應力鬆弛。玻璃的最高退火溫度是指在此溫度下保溫3min能消除95%的應力，一般相當於轉變點，也叫退火上限溫度。最低退火溫度是指在此溫度下經3min只能消除5%的應力，一般相當於應變點，也叫退火下限溫度。最高退火溫度至最低退火溫度之間稱為退火溫度範圍，退火溫度範圍一般為50～150℃。實際玻璃生產時，從提高退火效率和製品安全考慮，採用的退火溫度一般都比最高退火溫度低20～30℃。

徐冷窯

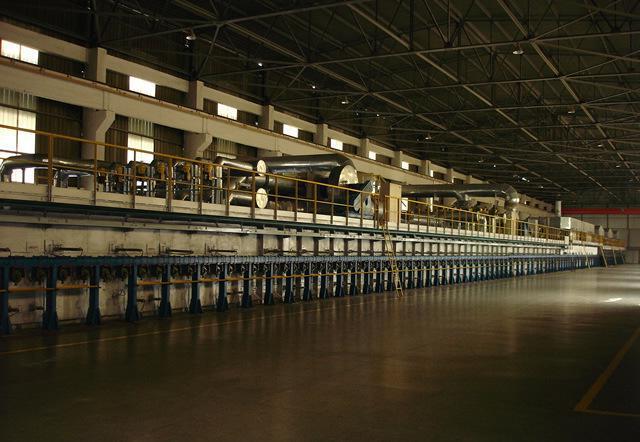

玻璃退火所用的熱工設備稱為徐冷窯，也稱退火窯。徐冷窯可按製品的移動情況、熱源和加熱方法進行分類。按製品移動情況可將退火窯分為間歇式、半連續式和連續式三類；按熱源可將退火窯分為燃氣退火窯、燃油退火窯、燃煤退火窯和電退火窯四類；按加熱方法可將退火窯分為明焰式和隔焰式二類。
