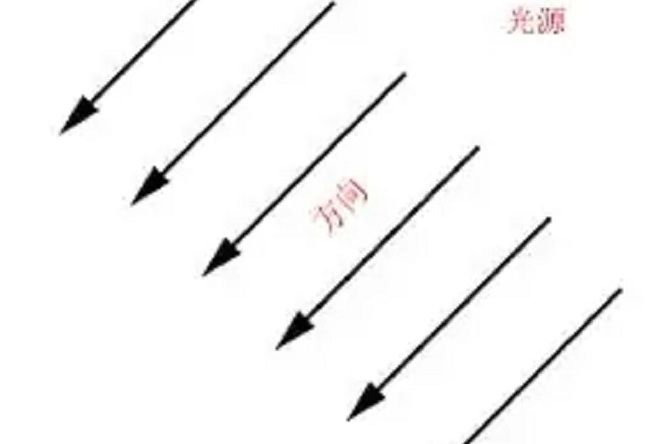

平行光束又稱為方向光(Directional Light),是一組沒有衰減的平行的光線,類似太陽光的效果。

基本介紹

  • 中文名:平行光束
  • 外文名:Parallel beam
  • 別名:方向光
  • 領域:光學
  • 性質:每個光束之間相位角相等
  • 相關名詞:非平行光
簡介,分類,目標平行光(target direct),自由平行光(free direct),計算機圖形學中的平行光,用平行光管產生平行光,用途,結構,測量原理,調節方法,注意事項,套用,

簡介

平行光束又稱為方向光(Directional Light),是一組沒有衰減的平行的光線,類似太陽光的效果。

分類

目標平行光(target direct)

目標平行光產生一個圓柱狀的平行照射區域,是一種與目標聚光燈相似的“平行光束”。目標平行光主要用於模擬陽光、探照燈、雷射光束等效果。在製作室內外建築效果圖時,我們主要採用目標平行光來模擬陽光照射產生的光景效果。

自由平行光(free direct)

自由平行光是一種與自由聚光燈相似的平行光束。但它的照射範圍是柱形的,多用於動畫的製作。

計算機圖形學中的平行光

平行光又稱為方向光(Directional Light),是一組沒有衰減的平行的光線,類似太陽光的效果。

用平行光管產生平行光

用途

平行光管是一種能產生平行光束的儀器,是裝校調整光學儀器的重要工具之一,也是光學量度的重要儀器。當配用不同的分劃板和測微目鏡時,可用來測量透鏡或透鏡組的焦距、解析度等。

結構

平行光管的結構如圖1:
平行光束
圖1平行光管的結構

測量原理

準直管是一種能發射平行光束的精密光學儀器,有一個質量優良的準直物鏡,其焦距的數值是經過精確測定的。光源發出的光,經分光鏡反射後,照亮分劃板,利用平面反射鏡和目鏡,套用自準直原理可將分劃板準確定位在物鏡的焦面上,其光路圖如圖2所示。
平行光束
圖2平行光管測透鏡焦距光路圖
從圖2中幾何關係看出,測量表達式為:
已知f=550mm,由此可知只需測出y和y的值即可。

調節方法

為了使平行光管的出射光束嚴格平行,以提高測量的精度,必須在使用平行光管前,對平行光管進行兩方面的調節:
(1)將準主管面對平面反射鏡,使玻羅板的刻線對位於垂直方向。
(2)調節目鏡,使目鏡中能清楚地看到玻羅板上地刻線對。
(3)調節平面反射鏡,使由準主管射出地光束重新返回準主管。
(4)細心調節分劃板座地前後位置,使目鏡中能同時清楚地看到刻線對和它反射回來地像,這時玻羅板已基本調節在物鏡的焦平面上。
(5)調節平面反射鏡的鉛直和水平調節螺旋,使玻羅板上刻線對物、像重合,且無視差,這時玻羅板已和物鏡的焦平面嚴格共面。
(6)鬆開準主管座上的十字螺釘,將準主管繞光軸轉過180度,如發現玻羅板上刻線對不再重合,說明玻羅板中心同光軸還有些偏離。
(7)分別調節平面反射鏡及分劃板中心調節螺旋,兩者各調節一半,使玻羅板上刻線對物、像重合。
(8)重複步驟(6)、(7),反覆調節,直到轉動準主管時,刻線對的物和像始終重合,至此,準主管已調節完畢。

注意事項

(1)在調節平行光管的時候應轉過180後再調節;
(2)在測待測透鏡的焦距時要注意測微目鏡中的玻羅板的像要調到最清晰。

套用

分光是一種測量角度的精密儀器。其基本原理是,讓光線通過狹縫和聚焦透鏡形成一束平行光線,經過光學元件的反射或折射後進入望遠鏡物鏡並成像在望遠鏡的焦平面上,通過目鏡進行觀察和測量各種光線的偏轉角度,從而得到光學參量例如折射率、波長、色散率、衍射角等。
分光計主要由五個部件組成:三角底座,平行光管、望遠鏡、刻度圓盤和載物台。
