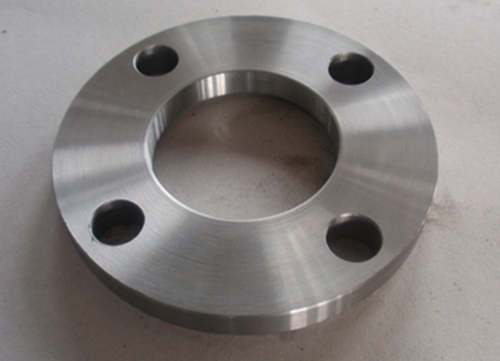

平板法蘭

法蘭(flange)連線就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連線。有的管件和器材已經自帶法蘭盤，也是屬於法蘭連線。法蘭連線是管道施工的重要連線方式。 法蘭連線使用方便，能夠承受較大的壓力。 在工業管道中，法蘭連線的使用十分廣泛。在家庭內，管道直徑小，而且是低壓，看不見法蘭連線。如果在一個鍋爐房或者生產現場，到處都是法蘭連線的管道和器材。

按照連線方式不同，有對焊法蘭，承插焊法蘭，螺紋法蘭，松套法蘭，滑套法蘭。

基本介紹

• 中文名：平板法蘭
• 類型：連線管道的平板
• 公稱壓力：0.25Mpa~42.0Mpa

平板法蘭相對於帶頸法蘭而言，平板法蘭根據材質可以分為碳鋼平板法蘭，不鏽鋼平板法蘭和合金鋼平板法蘭。法蘭的結構形式有整體法蘭和單元法蘭。

平板法蘭標準體系

1） 公稱壓力：0.25Mpa~42.0Mpa

a、 系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）

b、 系列2：PN0.25, PN0.6, PN2.5, PN4.0

其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6個等級的法蘭尺寸系屬於以德國法蘭為代表的歐洲法蘭體系，其餘為美國法蘭為代表的美洲法蘭體系。
