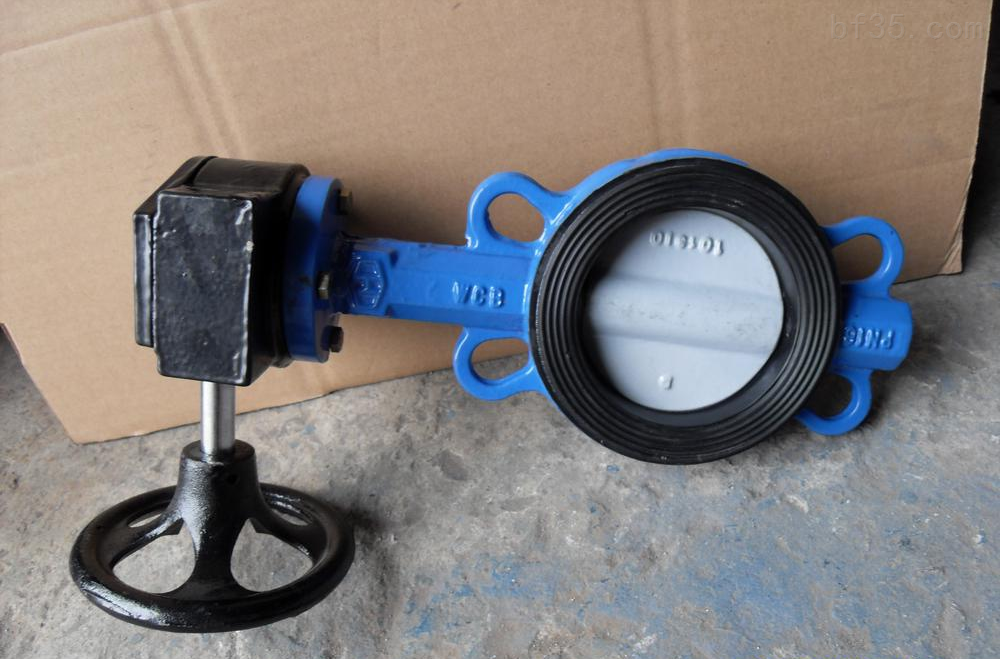

尼龍蝶閥

簡介

產品名稱：尼龍蝶閥

產品型號：D7A1X-10ZN

產品規格：DN40-DN500

公稱壓力：PN1.0/1.6Mpa

適用介質：水、氣、油品等

適用溫度：-23～121℃

閥板的邊緣加工成球面，拋光後，整個閥板表面覆以尼龍。該尼龍為進口尼龍11，屬植物性塗料，經美國USDA、英國WRC、法國LAB、PUTTIERS、荷蘭KINA、挪威DNY等組織的認可，符合管道的衛生標準。尼龍塗覆已在歐美等國大量使用於供水管道、飲料、食品及醫藥等工程。尼龍塗覆可防止菌類生長，同時又抗腐蝕，能經受2000小時的鹽霧試驗，10年的海水浸泡試驗，同時又能防紫外線的照射和衝擊，並且摩擦係數小。

環氧塗層用於閥體的表面，它具有非常好的防腐和耐磨性，在鹽溶液、油脂、酒精、石油、弱酸弱鹼及潮濕的環境中具有良好的抵抗力。

密封的關鍵零件在於橡膠閥座，我們選擇了合理的結構形式---溝式，又有合理的壓縮比，使閥門在規定的壓力範圍內，無任何泄漏現象。實現完全密封，氣壓試驗無可見泄漏。

產品特點

1、採用尼龍無銷蝶板，具有優異的減磨、自潤滑性，操作力矩比普通有銷蝶閥降低百分之四十；

2、密封面耐磨性好（尼龍耐磨性是銅的七倍），可明顯延長蝶閥的使用壽命，與普通中線蝶閥相比，使用壽命可明顯延長3倍；

3、尼龍材料無任何毒性，並且抗菌、抗霉，符合人們日益重視的綠色環保要求；

4、尼龍具有優異的耐鹼、鹽性能，耐弱酸侵蝕，對有機化合物呈惰性，適應範圍廣；

5、先進的無銷連線，保證了介質與金屬完全隔離，提高了產品的可靠性，使蝶閥的維修簡單；

6、產品與管道法蘭連線尺寸符合現有蝶閥產品的各國標準。

技術參數

公稱通徑：DN50-600（mm）

公稱壓力：1.0-1.6MPa

連線法蘭：JB/T74-90 GB9113.1-9113.26

連線方式：對夾

閥體材料：HT200、QT400、WCB、不鏽鋼

閥板材料：QT400、鋁青銅、尼龍11、CF8、CF8M、雙相不鏽鋼

閥座：NBR、EPDM

安裝執行器及附屬檔案：

電動執行器、氣動執行器、手操機構、限位開關、電磁換向閥

適用介質

淡水、海水、污水、空氣、天然氣、油品、一般化學介質等。

特點

1、小型輕便，容易拆裝及維修，並可有任意位置安裝。

2、結構簡單，緊湊，90°迴轉啟閉迅速。

3、操作扭矩小，省力輕巧。

4、流量特性趨於直線，調節性能好。

5、啟閉試驗次數多達數萬次，壽命長。

6、達到完全密封，氣體試驗泄漏為零。

7、選擇不同零部件材質，可適用多種介質。

閥體		閥板		轉軸	襯套	閥座
材料名稱	代號	電鍍球黑鑄鐵	代號	材料名稱	材料名稱	材料名稱	代號	適用溫度(℃)
灰鑄鐵	Z	鋁青銅	B1	不鏽鋼	潤滑青銅	天然膠	X1	-20～+85
球墨鑄鐵	G	ZG1Cr18Ni9Ti 不鏽鋼	B2	碳鋼	聚四氟乙烯	海帕倫	X2	-18～+135 短時 -18～+149
鋁青銅	Q	鈦鋼	B3			乙丙橡膠	X3	-45～+135 短時 -50～+150
ZG1Cr13Ni9Ti 不鏽鋼	T	CF8M不鏽鋼	B4			氯丁橡膠	X4	-7～+93 短時 -7～+107
CF8M不鏽鋼	P	碳鋼	B5			丁腈橡膠	X5	-12～82 短時 -12～+93
碳鋼	R	CF8M不鏽鋼	B6			耐磨橡膠	X6	-10～+50
	C		B7			氟橡膠	X7	-23～+150
						耐熱乙丙橡膠	X9	-20～+150
						聚四氟乙烯	F4	+10～+150
