利用地震反射波獲取近地表信息的方法，也稱為淺層地震反射波法勘探。此法通常用於工程、環境、水文和石油勘探等領域。
基本介紹
- 中文名：小反射法
- 外文名：short array reflect method
- 學科：地球物理勘探
- 套用：工程、環境、水文和石油勘探
- 波類型：地震反射波
觀測方法,套用特點,
觀測方法
常規反射波法觀測系統 (測線上激發點與各接收點的相對位置關係)的主測線垂直岩層走向，呈網狀布置。測網密度隨勘探地質任務和精度而定。最小炮檢距(又稱偏移距，從震源到檢波器或檢波器組中心點的距離)小於最深目的層的埋深。陸上勘探以炸藥震源為主，輔以可控震源及落重震源，用12～1024道等多道數字地震儀記錄。
由於地震反射波總在眾多干擾的背景上出現，常採用濾波、檢波器組合和多次疊加技術，以壓制多次反射波(反射多於一次的地震能量)、面波(又稱地滾波，沿地表或近地表傳播的地震能量)、隨機噪聲，改善時間剖面質量。其中，共中心點多次疊加(又稱多次疊加、多次覆蓋、水平疊加，將同一中心點各地震道的反射波經靜校正、動校正後相加，以抑制隨機乾撓及多次波等規則干擾) 已成為反射波法的基本技術，其觀測系統和原理如圖1。岩層接近水平時，反射點位於炮點(激發點)S至接收點R聯線中點M的正下方A點，通過適當的方法移動炮點和接收點而始終保持中心點M不變(此點稱共中心點CMP)。此時，各接收點先後獲得的信號皆來自同一反射點A(稱共反射點或共深度點CDP)。具有共反射點的所有記錄道稱共中心點道集或共深度點道集、共反射點道集。當地層傾斜時，雖然反射點分散，仍可以組成共中心點道集，獲得相近的結果。

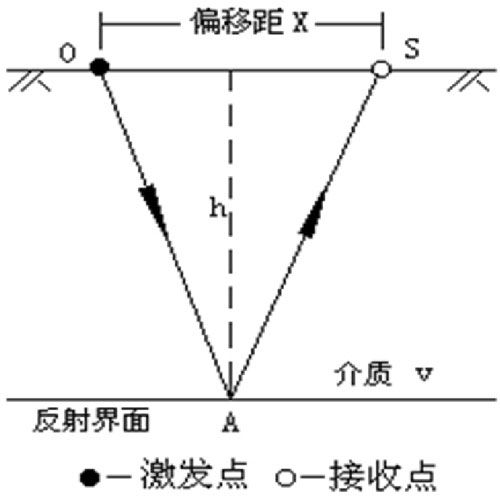

圖1
套用特點
此法的大部分採集參數都是把常規反射法地震勘探所使用的採集參數按比例縮小而來，包括小道距、小排列長度和高的頻率。
此法與常規地震勘探相比有如下特點：(1)由於受地震直達波、地震折射波及地震面波等干擾的影響，在小反射法時間剖面上無噪聲區域非常窄，因此應選擇合適的炮檢距範圍，才能接收更多的反射波；採用高頻檢波器(大多為100Hz)、高低截濾波(200Hz以上)來減小面波的干擾，增強高頻的反射信號。
(2)小反射法激發方式可採用炸藥震源、重錘、震源槍等方式。採用炸藥震源時，通常使用小藥量，某些情況下可直接使用雷管激發；採用重錘激發時，重錘上裝有觸發開關，重錘落到地面或者是鋼板時即刻觸發記錄系統；採用震源槍激發常用一個或多個車裝槍械，垂直向地下射出子彈的激發方式。
(3)由小反射法得到的單炮地震資料經過處理疊加得到淺層旅行時剖面，再由其他的表層調查方法得到低速帶底界面以上的平均速度，據此即可將旅行時剖面轉換為深度剖面。
(4)在進行靜校正量時，一般先定義水平面或平滑的浮動面作為基準面，並從地表以低速層速度“剝”到低速帶底界，再從低速帶底界以高速層速度“填”到基準面，完成靜校正量計算。
