塞頭磚

塞頭磚

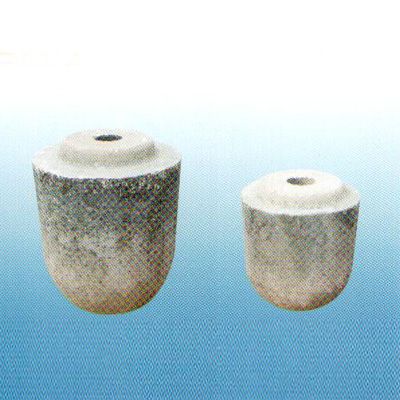

塞頭磚位於塞棒最下端和水口磚呈嚴密配合的耐火材料質磚。塞頭磚是塞棒系統的核心部件,由耐火塞頭磚本體和塞頭內置鋼製吹氬桿芯兩部分構成。原有塞頭磚的種類及其實際使用中的問題塞頭磚按其與塞棒桿部的連線方式又分為兩種: 一種是插銷連線式塞頭磚; 一種是螺紋連線式塞頭磚。

基本介紹

  • 中文名:塞頭磚
  • 外文名:Choke plug brick
  • 位於塞棒最下端和水口磚
  • 含固量:>70%
  • 學科:冶金工程
  • 領域:冶煉
簡介,塞頭磚作用,插銷連線式塞頭磚,螺紋連線式塞頭磚,塞頭磚的改進及其在實際生產效果,總結,

簡介

目前模鑄鋼錠的澆注系統主要分為兩種:一種是塞棒系統; 一種是滑板機構系統。塞棒系統啟閉可靠,在澆注過程需要反覆啟閉時一般被廣泛採用。此外,真空澆注的中間鋼包一般也較多採用塞棒系統。
塞頭磚是塞棒系統的核心部件,由耐火塞頭磚本體和塞頭內置鋼製吹氬桿芯兩部分構成。原有塞頭磚的種類及其實際使用中的問題塞頭磚按其與塞棒桿部的連線方式又分為兩種: 一種是插銷連線式塞頭磚; 一種是螺紋連線式塞頭磚。

塞頭磚作用

塞頭磚採用葉蠟石石墨、高純炭粉作原料,以含固量>70%的811樹脂作結合劑,外加St粉作抗氧化劑,成型後經浸漬乾餾。可用於製作高爐耐火材料。不澆注時它堵住水口保證不漏鋼。澆注時提高塞棒,使塞頭磚和水口磚產生間隙,鋼水從水口流出。控制塞棒的高低,可調節鋼水的流出量。塞頭磚和棒芯間可用螺紋或銷子固定。塞頭磚可以是黏土質、不燒高鋁質及焦油浸漬的不燒高鋁質磚。

插銷連線式塞頭磚

1 基本結構
插銷連線式塞頭磚由塞頭本體及插銷式接頭組成,裝配時先將插銷式接頭從塞頭本體球冠端通孔處插入,然後用耐火泥料將縫隙填充飽滿。
2 使用中的問題
使用後觀察,發現填充的耐火泥料易被沖蝕掉,且有時候噴嘴、塞頭本體球冠尖端亦部分被沖蝕掉。耐火泥料、噴嘴及塞頭本體球冠尖端被沖蝕掉後,外來夾雜物進入鋼水,嚴重影響了鋼水的內部質量。

螺紋連線式塞頭磚

1 基本結構
螺紋連線式塞頭磚由塞頭本體及螺紋式接頭組成,裝配時將螺紋式接頭從塞頭本體頂端通孔處旋入,其間的縫隙用耐火泥料由上部填入壓滿壓實。
2 使用中的問題
使用後觀察,螺紋連線式塞頭磚球冠端部侵蝕情況良好,保留了較為完整的球冠尖端。
但是,螺紋連線式塞頭磚在使用過程中,出現過塞頭本體與螺紋式接頭脫落,即所謂“掉頭”的事故。塞頭本體脫落,澆注過程無法繼續進行,屬於較為嚴重的質量事故。

塞頭磚的改進及其在實際生產效果

1 基本結構
改進後的新型塞頭磚同樣由塞頭本體及接頭組成,但在裝配上綜合了插銷連線式塞頭磚與螺紋連線式塞頭磚的優點,設計模具時充分考慮製作過程中存在插銷與塞頭不垂直、空心的插銷承受不了壓力機的壓力變形等問題,採用特製的模具先將接頭預先放置在模具中,然後再將耐火材料放入模具中通過適當的壓力壓制整體成型,這樣一方面保證使用時的強度需要,另一方面使空心的插銷不變形。
2 實際使用效果
整體式塞頭磚使用後觀察,塞頭磚球冠端部侵蝕情況良好,且使用過程中未出現“掉頭”事故。

總結

1 改進後的新型整體式塞頭磚頭部端不使用填充耐火材料,且有效減少了塞頭球冠端部的侵蝕,保證了鋼錠的內部質量。
2 改進後的新型整體式塞頭磚有效杜絕了“掉頭”質量事故。
3 改進後的新型整體式塞頭磚,綜合了插銷連線式塞頭磚與螺紋連線式塞頭磚的優點,規避了原有塞頭磚各自的缺點,能較好的滿足實際生產需要。
