塑性測定計

塑性測試方法有三種：壓縮法、旋轉扭力法、壓出法。壓縮法常用的是威廉氏法和華萊氏法兩種，壓縮法操作簡單、測試準確，但測定時試樣所受切變速率比較低，與實際生產有一定距離。所使用的儀器有威廉塑性測定器和德弗塑性測定器，前者是廣泛被採用的一種儀器。

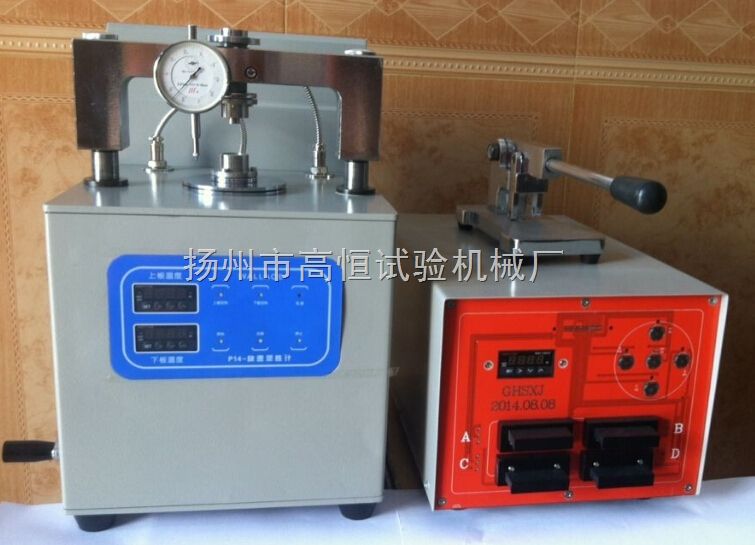

威廉塑性測定器的使用原理，是將試樣放在兩個光滑平板之間，在一定的溫度和壓力作用下，壓縮一定時間；並測量試樣試驗前後高度的變化。

基本介紹

• 中文名：塑性測定計
• 外文名：Plastic meter
• 種類舉例：威廉、德弗塑性測定器
• 用途：測定塑性
• 常用方法：壓縮法、旋轉扭力法、壓出法
• 優點：操作簡單、測試準確

測定方法

威廉氏(Williams)法

威廉氏法是在定溫、定負荷下，用試樣經過一定時間的高度變化來評定其可塑性。

先測定室溫的原高，在(70±1)℃溫度下，先預熱3min，然後在此溫度下，於兩平行板間加5kg負荷，壓縮3 min後測定高度，除去負荷，取出試片，置於室溫下恢復3min，測定恢復後的高度。

華萊氏(wallace)法

華萊氏快速可塑性測定法基本原理與威廉氏法相同，以定溫、定負荷、定時間下塑煉膠配合與塑混煉操作技術試樣厚度的變化來表示可塑性。測定時將厚約3 mm的膠片沖裁出直徑約13 mm、體積恆定為(0.4±0.04)cm的試樣後，放至快速測定儀內，試驗溫度為(100±1)℃。然後迅速閉合壓盤，將試樣預壓至1mm，進行預熱15S後，施加10kg負荷，至第二個15 s，測厚計指示的讀數即為塑煉膠的可塑度，整個操作時間僅為30S。規定0.01 mm表示1個可塑度單位，如測厚計測出試樣厚度為0.46 mm，即表示華萊氏可塑度為46，華萊氏數值越大，則表示可塑性越小。

門尼(Mooney)黏度法(旋轉扭力法)

門尼黏度法是根據試樣在一定溫度、時間和壓力下，在活動面(轉子)和固定面(上、下模腔)之間變形時所受到的扭力來確定橡膠的可塑性的。測量結果以門尼黏度來表示。門尼黏度值因測試條件不同而異，所以要註明測試條件。

門尼黏度反映了膠料在特定條件下的黏度，可直接用做衡量膠料流變性質的指標。但因其測量時速度較慢(轉子轉速為2r/min)，切變速率較小，因此它只能反映膠料在低切變速率下的流變性質。

門尼黏度法測試膠料可塑性迅速簡便，且表示的動態流動性接近於工藝實際情況。此外，它還可以簡便地測出膠料的焦燒時間(用直徑為30.5 mm的小轉子，膠料在120℃下預熱1 min後，測得的門尼黏度值下降到最低值再轉入上升5個門尼值時所需要的時間，即焦燒時間)，能及時了解膠料的加工安全性。

壓出法

壓出法是在一定溫度、壓力和一定規格形狀的口型下，於一定時間內測定塑煉膠的壓出速度，以每1min壓出的毫升數或質量(g)數表示可塑性，數值越大，表示壓出速度越快，膠料的可塑性越大。其過程與壓出機口型的工作狀況相似，故可更確切地反映膠料的流變性質。但由於壓出法試樣消耗量多，測試時間長，故工業生產上套用較少，一般用於科研。

測定指數

液性限度

液性限度是黏土或坯料呈可塑狀態時的上限含水率。若超過此含水率，黏土即進人半流動狀態．此時承受剪下應力的能力急劇下降。因此液性限度也是黏土(或坯料)由流動狀態進人了塑性狀態時的含水量。

塑性限度

1)概述

塑性限度(簡稱塑限)是黏土或坯料呈可塑狀態時的下限含水率。若低於此含水率，黏土和坯料喪失可塑性而呈半固體狀態，即塑限系黏土(或坯料)由固相狀態進入塑性狀態時的含水量。

2)測試

塑性限度的測定有滾搓法。滾搓法是按可塑性指標測定中製備試樣方法製備泥料試樣，然後將泥料用雙手搓成橢圓形，再用手掌在毛玻璃板上輕輕滾搓至泥料直徑約為3mm，並斷裂成長約10mm互不相連的泥條為止。用烘乾稱量法測定其水分，表示塑性限度。滾搓時應注意不使泥條空心和扭斷。由於此方法全系手工操作，人為的誤差大，結果不易準確；同時對可塑性過高或過低的黏土不太適用，因此已基本淘汰。一般採用測定最大分子吸水值代替。
