坡度板

坡度板是管道施工中使用的工具。

基本介紹

• 中文名：坡度板
• 板頂高程：45.292m
• 管底高程：42.800m
• 坡度釘高程：45.300m

1 設定坡度板及測設中線釘

管道施工中的測量工作主要是控制管道中線設計位置和管底設計高程。為此，需設定坡度板。坡度板跨槽設定，間隔一般為10-20m，編以板號。根據中線控制樁，用經緯儀把管道中心線投測到坡度板上，用小釘作標記，稱作中線釘，以控制管道中心的平面位置。

2 測設坡度釘

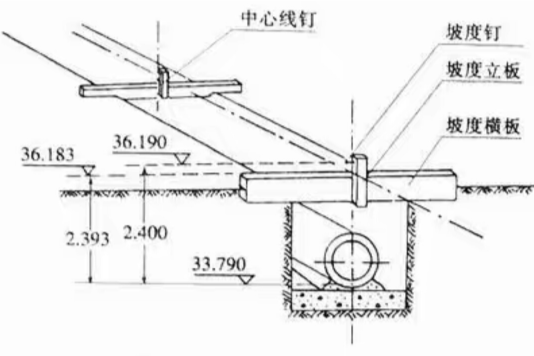

為了控制溝槽的開挖深度和管道的設計高程，還需要在坡度板上測設設計坡度。為此，在坡度橫板上設一坡度立板，一側對齊中線，在豎面上測設一條高程線，其高程與管底設計高程相差一整分米數，稱為下反數。在該高程線上橫向釘一小釘，稱為坡度釘，以控制溝底挖土深度和管子的埋設深度。用水準儀測得樁號為0+100處的坡度板中線處的板頂高程為45.292m，管底的設計高程為42.800m，從坡度板頂向下量2.492m，即為管底高程。為了使下反數為一整分米數，坡度立板上的坡度釘應高於坡度板頂0.008m，使其高程為45.300m。這樣，由坡度釘向下量2.5m，即為設計的管底高程。
