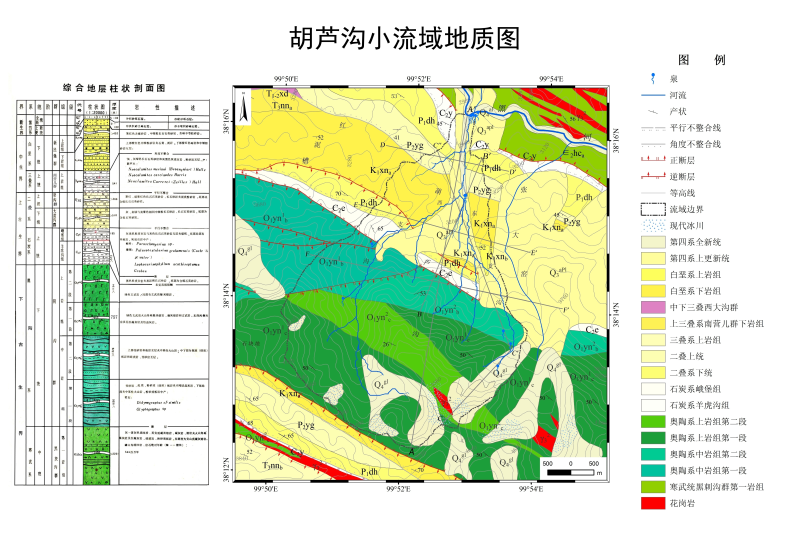

地質草圖（geological sketch map）：是指與相同比例尺的正規地質圖相比，其精度較低的地質圖。一般是在工作初期或任務急需的情況下，基於前人工作資料或以精度較低的方法和較稀的控制網測制而成的。供項目設計審查、立項等工作使用。它的內容比較簡略，或側重表示某些方面的地質現象。
基本介紹
- 中文名：地質草圖
- 外文名：geological sketch map
- 精度比較對象：與相同比例尺的正規地質圖相比
- 精度：精度較低
- 使用條件：一般在工作初期或任務急需情況下
- 作用：供項目設計審查、立項等工作使用
釋義,繪製方法,
釋義
地質草圖（geological sketch map）：是指與相同比例尺的正規地質圖相比，其精度較低的地質圖。一般是在工作初期或任務急需的情況下，基於前人工作資料或以精度較低的方法和較稀的控制網測制而成的。供項目設計審查、立項等工作使用。它的內容比較簡略，或側重表示某些方面的地質現象。例如在進行礦產普查或勘探初期測制的礦區地質草圖及地質調查中所做的路線地質圖等。
繪製方法
為了合理地、全面地布置探礦工程和組織勞動力進行施工為了便於礦點檢查工作後期的儲量計算和提交礦點檢查報告，都十分需要一張礦區平面地質圖。在礦區沒有現存的地質圖、地形圖及本單位（縣、社）又沒有測繪力量可以借用的時候，地方性的找礦組（或縣、社地質隊）可用半儀器法自行測制礦區地質草圖。為闡明測制方法，下面簡單地舉例予以說明：
例如，某地民眾找礦組發現了一個小型接觸交代矽卡岩型富鐵礦，很適合於地方小鋼鐵廠利用。鐵礦體呈凸鏡狀，東西向延伸，長約100米，中部最大厚度32米，礦石礦物主要為磁鐵礦、鐵的品位55%以上。礦體生於花崗岩與石灰岩的接觸帶上，接觸帶之南為花崗岩，以北為石灰岩，接觸帶附近有矽卡岩化，礦區中部有大片浮土掩蓋，已布AB、CD兩條槽探予以揭露，如何草測這一小型鐵礦地質圖如下：
在正規情況下，首先應測有代表性的1～2條橫穿礦區的地質剖面，弄清礦區地層構造，劃分不同地層、岩性，確定測繪對象（填圖單元），擬訂圖式、圖例，選擇圖的比例尺，然後沿各種地質界線（礦體、浮土邊界線，不同地層，岩石的接觸線）追索，觀察，選擇好各地質界線上的控制點（地質觀察點），分別打上木樁，註明點號。觀測點主要應布在接觸線上及變化大的地方，點的間距與比例尺相適應，1:2000的比例尺一般點距20~50米，地質觀測點必須系統編號，不許重複，各點應詳細觀察、記錄，記錄內容包括·點號、點的位置和性質，岩性（礦石）特徵描述，地層產狀等，在追索踏勘布置地質觀測點的過程中，最好先隨手勾繪一張礦區地質示意圖，把應測繪的對象，所布置的點子均反映到示意圖上，為加深礦區認識及正式測繪地質草圖作參考。
