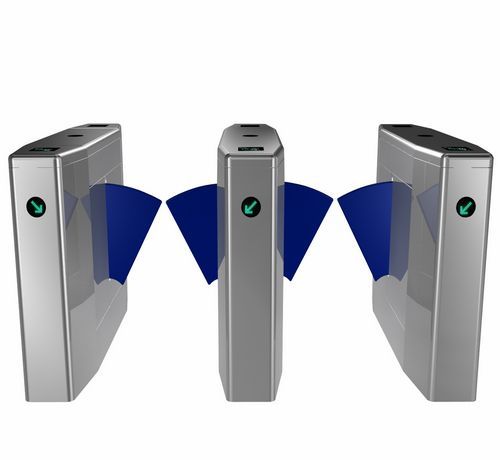

圓角翼閘(擋閘)是主要針對人員通道進行智慧型管理的高科技產品，是智慧型三輥閘和擺閘的升級產品，該產品加工精細、功能齊全、檔次高，主要用於高檔小區、智慧型大廈、賓館、捷運、碼頭、會所等高檔場所。該設備將機械、電子、微處理器控制及各種身份識別技術有機地融為一體，方便兼容IC卡、ID卡、條碼卡、指紋等讀卡識別設備的使用，通過選配各種身份識別系統設備和採用性能可靠的安全保護裝置、報警裝置、方向指示等，協調實現對通道智慧型化控制與管理等。配有主控箱，線路清晰明了，即便是初次接觸也可以在技術員電話指導下檢查線路故障及維護！分為：單機芯：用於單通道和多通道；雙機芯：用於多通道
基本介紹
- 中文名：圓角翼閘
- 伸縮臂： 2個
- 主控制板： 2塊
- 變壓器： 2個
功能特點,結構和配置,標準技術參數,
功能特點
2.1標準產品功能特點：
1）具有故障自檢和報警提示功能，方便用戶維護及使用；
2)通過主控板上的內置小按盤，可程式設備的運行狀態；
3)機械結構、感應雙重防夾功能，在伸縮臂復位的過程中遇阻時，自動停止或在默認的時間內電機停止工作，默認延時後再次復位（直到復位為止），且力度很小(≤2Kg)；
4）聲、光報警功能：含非法闖入、尾隨報警；
5）防沖功能，在沒有接收到開閘信號時，擺臂自動鎖死；
6）伸縮臂同步功能；
7)具有自動復位功能，開閘後，在規定的時間內未通行時，系統將自動取消用戶的此次通行的許可權，標準為開啟後5秒自動復位；
8）斷電後通道自動敞開，上電自動閉合；
9) 可與多種讀卡設備相掛接，接收繼電器開關信號工作；
10）可單向或雙向控制人員進出；
11）可直接通過管理計算機實現遠程控制與管理；
2.2可擴展功能：
1）計數功能；
2）機箱加長，伸縮臂材料選擇。
1）具有故障自檢和報警提示功能，方便用戶維護及使用；
2)通過主控板上的內置小按盤，可程式設備的運行狀態；
3)機械結構、感應雙重防夾功能，在伸縮臂復位的過程中遇阻時，自動停止或在默認的時間內電機停止工作，默認延時後再次復位（直到復位為止），且力度很小(≤2Kg)；
4）聲、光報警功能：含非法闖入、尾隨報警；
5）防沖功能，在沒有接收到開閘信號時，擺臂自動鎖死；
6）伸縮臂同步功能；
7)具有自動復位功能，開閘後，在規定的時間內未通行時，系統將自動取消用戶的此次通行的許可權，標準為開啟後5秒自動復位；
8）斷電後通道自動敞開，上電自動閉合；
9) 可與多種讀卡設備相掛接，接收繼電器開關信號工作；
10）可單向或雙向控制人員進出；
11）可直接通過管理計算機實現遠程控制與管理；
2.2可擴展功能：
1）計數功能；
2）機箱加長，伸縮臂材料選擇。
結構和配置
◇標準機箱 2個
◇
◇
◇
◇電機 2個
◇機芯及傳動部分 2套
◇紅外對射 3對
◇報警器（燈） 2個
◇方向指示板 6塊
◇
◇
◇
◇電機 2個
◇機芯及傳動部分 2套
◇紅外對射 3對
◇報警器（燈） 2個
◇方向指示板 6塊
標準技術參數
◇機箱尺寸：L1200W300H1000（MM）
◇伸縮臂長： 285mm
◇最大通道寬度：600mm
◇重量： 140Kg
◇機箱材料： 國產標準(304號)不鏽鋼
◇電源電壓： AC220±10% V,50HZ
◇驅動電機： 直流有刷電機（24V）
◇輸入接口： 繼電器開關信號或12V電平信號或脈寬>100ms的12V脈衝信號，驅動電流>10mA
◇正常使用壽命：300萬次
◇通信接口： RS485標準
◇LED指示燈：6個
◇讀卡窗： 4個
◇檢修口:4個
◇通行速度：30-40人/分鐘
◇閘門開、關時間： 1秒
◇上電後進入通行狀態所需時間： 3秒
◇出現故障後的自動復位時間：10秒
◇工作環境：
室內、室外（陰棚）
溫度：-10℃—— 50℃
相對濕度：≤90%，不凝露
◇伸縮臂長： 285mm
◇最大通道寬度：600mm
◇重量： 140Kg
◇機箱材料： 國產標準(304號)不鏽鋼
◇電源電壓： AC220±10% V,50HZ
◇驅動電機： 直流有刷電機（24V）
◇輸入接口： 繼電器開關信號或12V電平信號或脈寬>100ms的12V脈衝信號，驅動電流>10mA
◇正常使用壽命：300萬次
◇通信接口： RS485標準
◇LED指示燈：6個
◇讀卡窗： 4個
◇檢修口:4個
◇通行速度：30-40人/分鐘
◇閘門開、關時間： 1秒
◇上電後進入通行狀態所需時間： 3秒
◇出現故障後的自動復位時間：10秒
◇工作環境：
室內、室外（陰棚）
溫度：-10℃—— 50℃
相對濕度：≤90%，不凝露
