基本介紹
- 中文名：四通閥門
- 型號：Q46F
- 規格：DN50-DN1200
球閥信息,新型閥門,
球閥信息

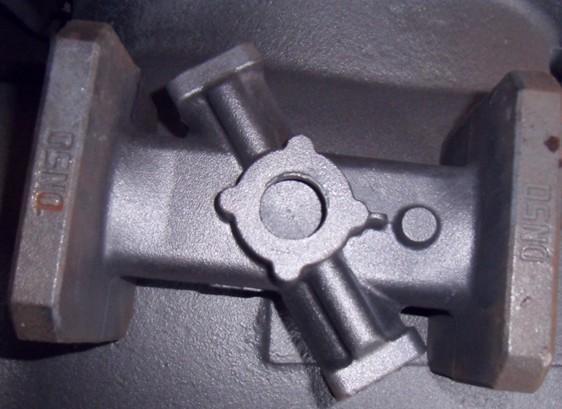

新型四通閥門 四通閥門 產品名稱：四通球閥
四通閥門
規格: DN50-DN1200
四通球閥
四通球閥執行標準:
1 設計和製造：GB/T12237-1989； APl608。
2 檢驗和試驗：GB/T13927-1992； APl 598。
3 法蘭連線：JB/T79]一2-1994； ASME/ANSI B165。
四通球閥詳細介紹
覆膜砂精密閥門 該四通換向球閥，一 閥實現正反供水切換，每轉90 ，供水方式切換一次，以前需四個閥門，供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉，現用一台四通球閥替代，操作方便。
四通閥門
新型閥門
四通球閥結構特點及用途
1、流體阻力小：球體和閥體的連線管道截面相等，且球體通道採用圓弧連線，介質通過球體是，流體阻力小。
新型覆膜砂精密閥門 2、密封性能好：閥座採用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
四通閥門
3、使用壽命長：閥門的閥芯和光見頸材料採用奧氏不鏽鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。
四通球閥工作原理:
“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
優點
1、手動部分可採用鋼板壓制的手柄或不鏽鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿採用A182F（1Cr13）整體鍛造並調製處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連線，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設定導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設定輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，並可根據需要加長閥桿以適宜埋地鋪設得場所。
