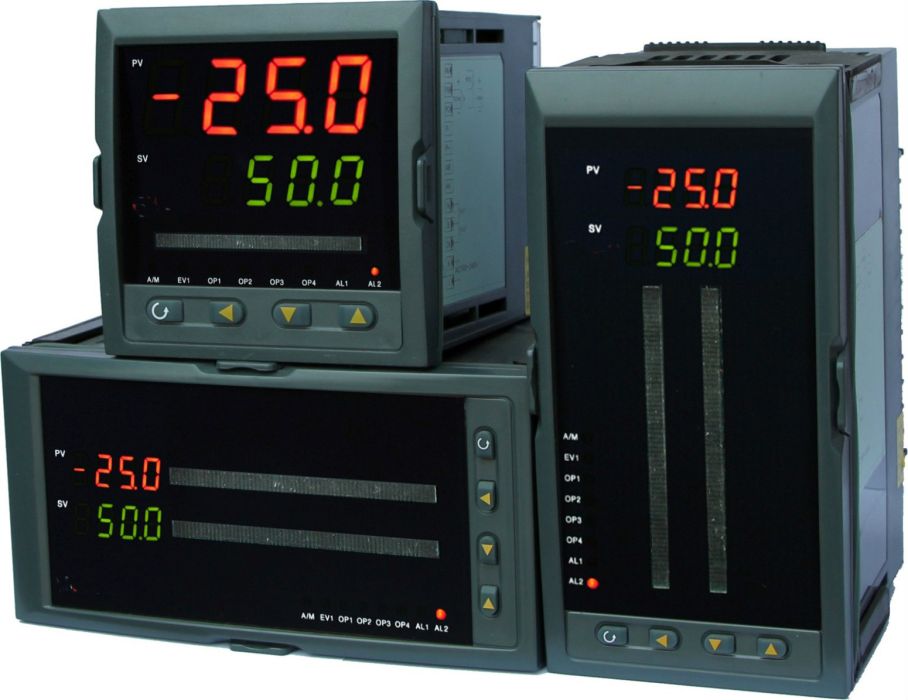

單迴路調節器

產品簡介

用微處理機實現單迴路調節動能的數字調節器。它埋體頁接受來自生產過程的臘估影凝測量信號，經適當處理（補償、線性化、開方等）後與設定值比較，求得偏差值，再經比例積分微分(PID)運算得到控制信號,用以控制執行器動作，完成反饋控制。

單迴路調節器按功能分為簡易型和高功能型兩類；按結構分為儀表型和計算機型兩類。儀表型單迴路調節器又稱為整體型單迴路調節器；計算機型單迴路調節器又稱為分離型單迴路調節器。

簡易型單迴路調節器　它是在模擬調節器基礎上發展起來的儀表化數字調節器（見圖），在模擬調節器上又增加了三種功能：①強化輸入輸出信號的處理和報警功能。②在一台調節器中允許選用兩個比例積分微分(PID)功能塊,用一台單迴路調節器可實現串級控制。③可選用通信組件與分離型控制系統相連。

模擬輸入信號經輸入多路切換器和模數轉換器後變換為數位訊號，進入機內的數據匯流排。數字輸入信號經輸入輸出板後進入機內的數據匯流排。中央處理機(CPU)是實現機內各種處理的核心。處理結果經數模轉換器和輸出多路切換器送至模擬輸出端去控制執行器或送至前面板去驅動各種指示器（測量值指示器、設定值指示器、輸出值指示器）。部分數字形式的處理結果或狀態信號經輸入輸出板送至數字輸出端供用戶使用，或送至前面板的狀態指示器。抗衝擊電路的作用是確保手動和自動模式間的平滑切換。側面操作器的作用是控制方案組態操作和調節參數調整、顯示。簡易型單迴路調節器能實現多種功能:PID運算蘭台想、遠方和就地設定控制值及其切換；自動或手動方式和遠方棕嫌閥境或就地方式的狀態顯示；手動輸出；外部反饋輸入和報警等。

高功能型單迴路調節器　它是高功能可程式序的儀表型數字調節器。其原理、構成與簡易型相同。但它具閥宙束有漏套更多的軟體模組，可供用戶選擇，能實現高級的單迴路批量控制方案。

單迴路調節器

1. SR23 微處理器核心，多功能控制器

2. 基本功能 SS 單迴路，單調節輸出;自由輸入（詳見分度表）

SD 單迴路，雙調節輸出;自由輸入（詳見分度表）

3. 調節輸出1 Y 接點容量：240V AC 2.5A/阻性負載，1A/感性負載

I 4～20mA DC 負載阻抗：600Ω max

P固態繼電器驅動12V±1.5V DC，負載電流：30mA max

V 電壓0～10V DC，負載電流：2mA max

4. 調節輸出2 N 無

Y 接點容量：240V AC 2.5A/阻性負載，1A/感性負載

I 4～20mA DC 負載阻抗：600Ω max

P 固態繼電器驅動12V±1.5V DC，負載電流：30mA max

V 電壓0～10V DC，負載電流：2mA max

5.模擬遙控輸入或

單相加熱器斷線報警

★調節輸出1或2僅一路可選斷線報警

僅能選擇一種功能 06 0～10V DC，輸入阻抗：500KΩ min 標準配置（非隔離）

04 4～20mA DC，輸入阻抗：250Ω 非隔離

05 1～5V DC，輸入阻抗：500KΩ min

14 4～20mA DC，輸入阻抗：250Ω 隔離

15 1～宙汗說5V DC，輸入阻抗：500KΩ min

16 0～10V DC，輸入阻抗：500KΩ min

31 Y、P輸出的加熱器斷線報警－30A

32 Y、P輸出的加熱器斷線報警－50A

6. 模擬變送輸出1 0 無

3 0～10mV DC，輸出阻抗：10Ω

4 4～20mA DC，負載阻抗：300Ω max

6 0～10V DC，負載電流：2mA max

7. 模擬變送輸出2

★感測器電源或模擬變送輸出，

僅能選擇一種功能 0 無

3 0～10mV DC，輸出阻抗：10Ω

4 4～20mA DC，負載阻抗：300Ω max

6 0～10V DC，負載電流：2mA max

8 感測器電源提供：24V DC 25mA

8. 外部I/O控制信號

DI：無電壓接點輸入

DO：OC門輸出 0 4DI，5DO

1 10DI，9DO

2 10DI，13DO

9. 通信接口

標準協定

Modbus通信協定 0 無

3 RS-485（非隔離）

5 RS-485

7 RS-232C
