基本介紹

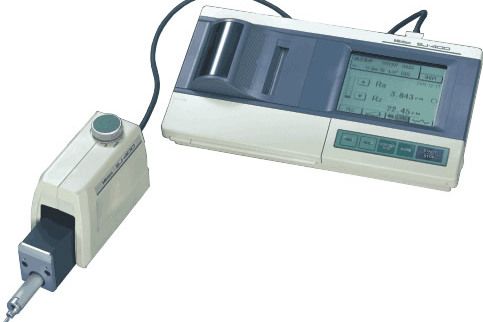

- 中文名：匯博粗糙度儀
- 又叫：匯博表面粗糙度儀
- 特點：粗糙度儀採用高精度電感感測器
- 設計：機電一體化設計
匯博粗糙度儀的特點
1、粗糙度儀採用高精度電感感測器
2、段碼液晶顯示器，具有背光功能
3、粗糙度儀人機對話，界面直觀、操作極其簡單
4、採用DSP晶片進行控制和數據處理，速度快，功耗低
5、內置鋰離子充電電池及控制電路，容量高、無記憶效應，充電時間短，連續工作時間長，大於20小時
6、機電一體化設計，體積小，重量輕，使用方便快捷
7、帶有測值存儲及存儲數據查詢功能
8、內置標準RS232接口可連線時代TA220s印表機，可列印全部參數
9、具有自動關機、多種提示說明信息
10、可選配曲面感測器、小孔感測器、深槽感測器、測量平台、接長桿等附屬檔案選單操作方式
匯博粗糙度儀的工作原理
採用針描法原理的表面粗糙度儀由感測器、驅動器、指零表、記錄器和電感感測器是輪廓儀的主要部件之一，在感測器測桿的一端裝有金剛石觸針，觸針尖端曲率半徑r很小，粗糙度儀測量時將觸針搭在工件上，與被測表面垂直接觸，利用驅動器以一定的速度拖動感測器。由於被測表面輪廓峰谷起伏，觸狀在被測表面滑行時，將產生上下移動。此運動經支點使磁芯同步地上下運動，從而使包圍在磁芯外面的兩個差動電感線圈的電感量發生變化。感測器的線圈與測量線路是直接接入平衡電橋的，線圈電感量的變化使電橋失去平衡，於是就輸出一個和觸針上下的位移量成正比的信號，經電子裝置將這一微弱電量的變化放大、相敏檢波後，獲得能表示觸針位移量大小和方向的信號。此後，將信號分成三路：一路加到指零表上，以表示觸針的位置，一路輸至直流功率放大器，放大後推動記錄器進行記錄；另一路經濾波和平均表放大器放大之後，進入積分計算器，進行積分計算，即可由指示表直接讀出表面粗糙度儀Ra值。
測量方法
1、干涉法 干涉法是利用光波干涉原理來測量表面粗糙度。 2、針描法 針描法是利用觸針直接在被測表面上輕輕划過，從而測出表面粗糙度的Ra值。 3、比較法 比較法是車間常用的方法。將被測表面對照粗糙度樣板，用肉眼判斷或藉助於放大鏡、比較顯微鏡比較；也可用手摸，指甲划動的感覺來判斷被加工表面的粗糙度。此法一般用於粗糙度參數較大的近似評定。 4、光切法 光切法是利用"光切原理"來測量表面粗糙度。
