北山1號

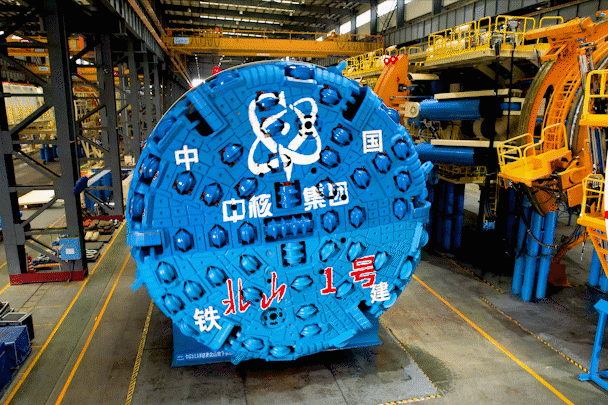

“北山1號”是由中國鐵建重工集團股份有限公司、中鐵十八局集團有限公司聯合打造的全球首台大坡度螺旋隧道掘進機。

2022年9月4日，北山1號在中國鐵建重工集團長沙第二產業園下線，將參與甘肅北山地下實驗室斜坡道建設。11月，在甘肅肅北縣馬鬃山中國北山地下實驗室項目正式投入使用。

基本介紹

• 中文名：北山1號
• 整機長度：100米
• 刀盤直徑：7.03米
• 轉彎半徑：200米(水平)
• 研製單位：鐵建重工、中鐵十八局

研製進程

2022年9月4日，全球首台大坡度螺旋隧道掘進機“北山1號”在中國鐵建重工集團長沙第二產業園下線。

2022年11月18日上午，由中國自主研發的首台大坡度螺旋隧道掘進機“北山1號”，在甘肅肅北縣馬鬃山中國北山地下實驗室項目正式投入使用，它將承擔地下實驗室主體工程斜坡道的開挖任務。

2023年5月29日，國家自主研製的首台大坡度螺旋掘進機“北山1號”在甘肅肅北縣馬鬃山中國北山地下實驗室項目首次轉彎成功。

“北山1號”將套用於甘肅北山地下實驗室斜坡道建設

設備信息

“北山1號”整機長約100米，直徑為7.03米，能夠實現水平200米轉彎半徑、同時豎向380米曲線半徑螺旋式掘進。該設備採用錐面刀盤設計，使刀盤與滾刀之間形成臨空面，相比傳統平面刀盤破岩效率提高了3倍，可以滿足工程極硬岩施工要求；為了增加掘進機在大坡度螺旋轉彎的靈活性，研製團隊改進了主機系統的空間結構，加之先進的導向、方向控制預警、輔助駕駛自動巡航系統，使掘進機具備了大坡度螺旋曲線掘進能力。

意義價值

“北山1號”順利下線，標誌著北山地下實驗室即將進入斜坡道快速施工階段，有力助推北山地下實驗室建設進度。

為破解連續性大坡度隧道中螺旋小轉彎掘進難題，“北山1號”通過改進主機系統的空間結構和控制系統，將設備整機尺寸控制在100米以內，直徑控制在7.03米，能夠實現水平200米轉彎半徑、同時豎向380米曲線半徑螺旋式掘進，具備了大坡度、小轉彎半徑條件下的螺旋曲線掘進能力，標誌著國家地下工程裝備的科技攻關取得新突破，也代表了這一領域在全球範圍內的尖端技術。
