化成櫃針對低容量或一致性比較好的電池化成過程的特點，採取自動充放切換、自動電流設定、掉電保護，並具有全中文微電腦操作界面，其結構先進，性能可靠，操作簡便，具有極高的性價比，是二次電池生產廠家理想的生產設備。
基本介紹
- 中文名：化成櫃
- 外文名：Into a tank
- 故障：整櫃無法暫存,晶片8243虛焊
- 針對：低容量比較好的電池化成過程
系統組成,工作原理,上位機配置,軟體安裝,自檢設定,上下位機在線上,常見故障,
系統組成
1、BS-9088或BK3512二次電池自動檢測裝置（1～10台）。
2、微型計算機一台。
3、中文印表機一台。
4 、專用控制軟體一套。
工作原理
上位機由普通電腦安裝控制軟體組成,在RS232連線埠接485轉接模組,設定好工藝流程後通過此連線埠傳入下位機mcu,下位機再按照指令控制充電主機板工作.主機板將採樣到的電流電壓實時反饋到MCU,MCU將數據發回上位機,上位機將數據保存,作為流程結束後電池品質判斷的依據.

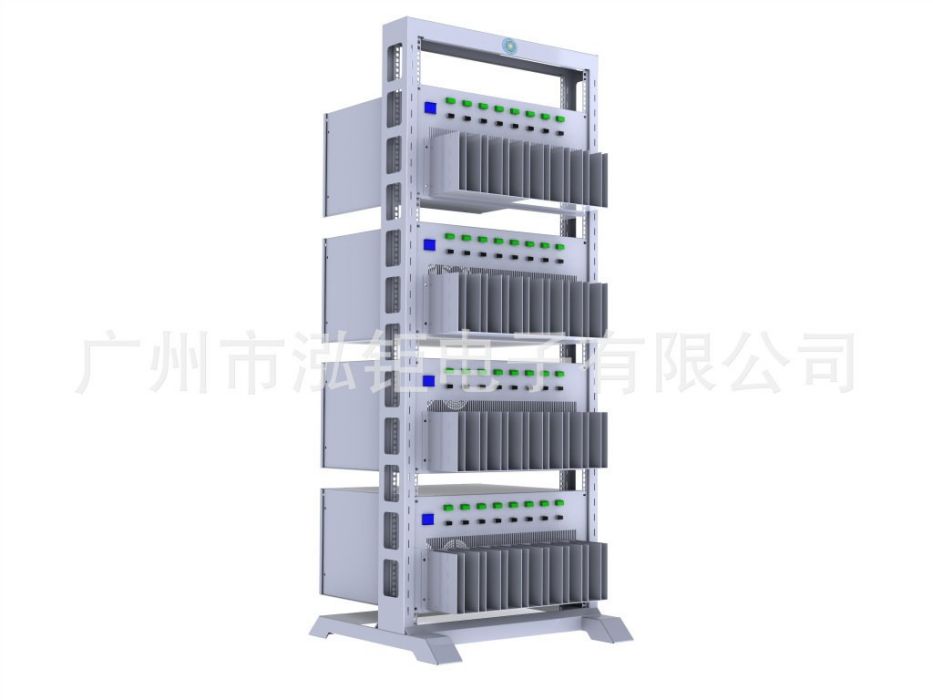

化成櫃
上位機配置
1、Pentium 466 或以上的CPU。
2、EGA/VGA 15寸以上彩色顯示器。
3、32M 以上記憶體。
4、1.44M 軟碟驅動器。
5、光碟機。
6、硬碟 4.3G 以上。
7、滑鼠。
8、並行通訊接口（與印表機聯接）。
9、串列通訊接口（與檢測裝置連線）。
10、win98支持的印表機。
11、作業系統為win98簡體中文版或win98英文版，用戶需自備微機、作業系統和印表機。
軟體安裝
1、下位機軟體安裝
設備自帶，下位機軟體已固化在晶片中，無須作任何處理。
2、上位機軟體安裝
上位機軟體以安裝盤（光碟或軟碟）的形式發放，請先閱讀本說明書後再進行安裝。
光碟的安裝方法：
1） 開機啟動WINDOWS作業系統。
2） 打開光碟的盤符，進入本軟體的版本目錄（如果是英文版，版本目錄為版本號+“_e”），運行SETUP.EXE。
3） 在安裝過程中，按照提示，直至安裝完成。
自檢設定
設備運行前一定要進行自檢，自檢內容如下：（參考國內主流機型，蘭奇3512）
1、指示燈檢查
設備運行前應檢查指示燈能否正確亮滅，以保證電池分容和充放電正常。按0，所有燈熄滅，按復位全亮。
2、風扇檢查
櫃頂散熱風扇長期運行極易損壞，必須確認工作正常，方法：將手放在在櫃頂左右可以明顯感覺有風。
3、充電、放電電流的設定
在設備開始運行前，應根據本批次電池的具體工藝要求情況，設定充電、放電電流。按3，設定上下限電流，按5設定充電電壓。如果在線上設定可不用設定。
4、充電電壓檢測
在設備開始運行前，應保證無點損壞，如果功率管擊穿，裝上電池極易引起爆炸，在線上傳送一分鐘擱置流程，檢查每一個點電壓都在0點幾V。確認無誤再上櫃。
上下位機在線上
1、通訊電纜連線
關閉計算機和設備電源，通訊電纜一端與設備的串列輸出口相連，另一端連線一個RS232和RS485的轉換接口,然後與計算機的某個串列通訊口相連，若有不止一台設備，通訊電纜採用並接的方式相連，然後再與計算機相連。
2、通訊調試
打開計算機和設備的電源，進入WINDOWS作業系統，按以下步驟操作：
1）單擊 [開始][程式]BS-9088 V1.0，進入測控軟體主界面。
2）單擊 [主要設定] [初始設定] [通訊設定]，選擇好與設備連線的通訊連線埠。
3）單擊 [屏號設定]，單擊設備名稱下拉框選擇設備型號，例如 BS-9088，如果有多於1個相同型號的檢測櫃，可以利用參數拷貝把屏號參數拷貝到其它櫃號，並點中“現有櫃號”中相應的列表項，如果型號不同，則在 屏號 下拉框中單擊某屏號，輸入設備名稱並按回車鍵。
4）單擊 [確定]，再單擊 [確定]，退出程式使通訊及屏號參數生效。
5）按照1）重新運行本程式，[主要設定] [跟蹤巡檢設定]，確保正在在線上的櫃號處於被選中狀態（打），按 [確定] 後，單擊 [控制部分] [在線上]，計算機將讀所有巡檢櫃號的工作狀態，如果某櫃通訊不成功，將提示“讀第？櫃工作狀態失敗！”，此時需要檢查通訊通道，排除存在的問題。如果通訊正常，在電池檢測視窗下部的櫃號狀態欄中將顯示每個櫃號的當前工作狀態。
常見故障
故障現象:1,某一工位充放電時無電流,故障點:主機板上電流取樣電阻虛焊,恆流控制板損壞,主機板上的功率管損壞.
2,某一路充放電流不準,故障點:電流取樣電阻阻值漂移或損壞.
3,兩排指示燈忽亮忽滅,故障點:開關電源濾波電容老化.
4,整櫃無法暫存,晶片8243虛焊.
5,整櫃充放電流誤差過大且不可調,故障點:某一塊主機板故障.
