分散錐

分散錐筒是設在放大錐筒的中下部的一個上小下大的喇叭狀的錐筒。

基本介紹

• 中文名：分散錐
• 外文名：Scattered cone

結構特點

入料裝置的結構：包括入料直管、入料彎管、放大錐筒、分割板以及分散錐筒。分散錐筒是設在放大錐筒的中下部的一個上小下大的喇叭狀的錐筒；分隔板沿放大錐筒內壁及分散錐筒外壁的徑向垂直安裝，並將放大錐筒與分散錐筒之間的空間均勻分成多個區域。

改造後的入料裝置的結構特點及作用：

1）入料直管、入料彎管、放大錐筒、分割板以及分散錐筒都採用耐磨材料，延長使用壽命。

2）入料直管的左端與入料彎管的左端法蘭連線，其作用是：便於檢修或更換。

3）入料彎管作用是改變流體方向，降低入料動能。

4）放大錐筒是一個上小下大的喇叭狀的錐筒，其作用是：通過放大錐筒擴大礦漿的分散面積，進一步降低入料動能。

5）分散錐筒其上分布多個小孔，其主要作用：礦漿噴射到分散錐筒上，一部分礦漿通過分散錐筒上端的錐孔沿柱體軸線直接進入柱體與上升的氣泡逆流碰撞。

另一部礦漿沿分散錐筒的外錐面分散到整個柱體截面上與上升的氣泡逆流碰撞，提高了浮選效果；還有一部分礦漿通過分散錐筒其上分布的多個小孔，與分散錐筒下部上升的氣泡逆流碰撞，進一步提高了礦漿與氣泡逆流碰撞的機會，進一步提高了浮選效果，同時解決了分散錐筒下部“死區”問題。

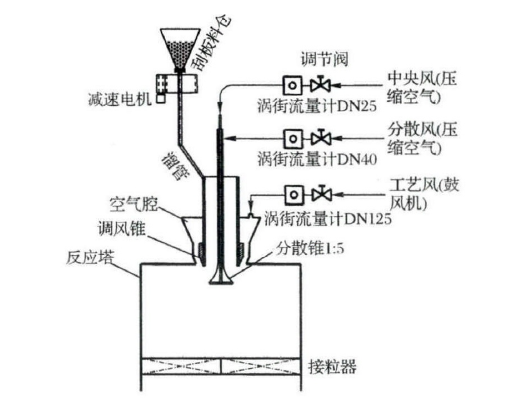

中央精礦噴嘴分散錐的管理

閃速爐爐料經失重秤計量後由給料螺旋加入中央精礦噴嘴，噴嘴的作用是把工藝風、精礦、配好的爐料及菸灰等加入反應塔內，並形成均勻的傘狀懸浮物，固體顆粒與工藝風中的氧氣充分接觸，在反應塔頂部迅速燃燒和反應。而傘狀的形成正是靠中央精礦噴嘴的分散錐中及徑向噴出的分配風的作用(分配風的作用是施加一個水平力到固態物料上，使自由下落到分散錐上的固態料形成均勻的傘狀)。

因此分散錐的變形、分散錐孔的堵塞、破損等故障勢必影響分配風均勻傘狀的形成，也就使得爐料反應不完全，形成生料在沉澱池沉降或隨煙氣進入閃速爐鍋爐成為菸灰。
