分散式io

分散式io

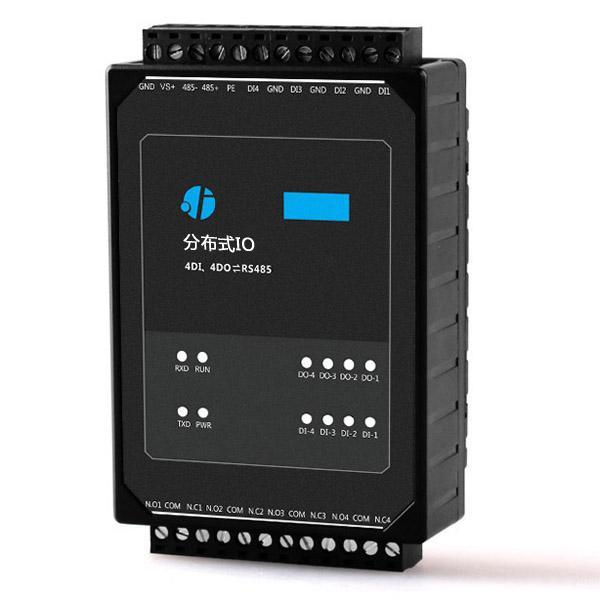

分散式io,可用於數據收集和各種控制的套用。具有可靠度高、價格優惠、設定容易、網路布線方便等特性,適用於分散地區的套用,可以節省系統整合的時間和費用。以往都是採用控制電纜和PLC連線。如果採用了分散式I/O模組,就可以通過一條通信線和PLC連線,節省了布線、節省了PLC自身的I/O點數。

基本介紹

  • 中文名:分散式I/O模組
  • 應    用:安防、工業自動化、交通、通訊
  • 名   稱:KonNaD C2000
  • 優    勢:可靠度高、價格優惠、布線方便
  • 功    能:用於數據收集和各種控制的套用
  • 通訊協定:ModbusTCP/ RTU
功能介紹,系統,套用場合,採集控制模組,代表型號,產品簡介,參數,

功能介紹

級聯示意圖表,可以用手拉手方式接線分散式 I/O模組可用於數據收集和各種控制的套用。模組具有可靠度高、價格優惠、設定容易、網路布線方便等特性,適用於分散地區的套用,可以節省系統整合的時間和費用。
分散式io
分散式io
分散式 I/O模組可以級聯使用,滿足各種採集需求。且體積小以及可以堆疊和導軌安裝固定,所以很容易整合在現有的系統中。關於數據的讀寫,分散式 I/O模組採用標準的Modbus RTU和Modubs TCP通訊協定,使用標準的Modbus協定可以很容易與業界的PLC、SCADA、HMI通訊。

系統

對系統進行組態時,來自過程或到過程的I/O通常會在自動化系統中中心集成。
跨越I/O和自動化系統之間的長距離電路接線可能變得非常複雜和混亂。
分散式I/O提供了用於此類系統的理想解決方案:
控制器CPU位於中央位置
I/O系統(輸入和輸出)在現場分散運行
高性能PROFIBUS DP系統提供了高速數據傳輸,從而可在控制器CPU和I/O系統之間進行可靠的通訊

套用場合

分散式I/O模組提供標準Modbus協定的開關量採集模組控制及模擬量採集的產品解決方案。可實現基於乙太網或者RS485對不同類型的開關量模擬量進行採集傳輸和控制,產品廣泛套用於物聯網、智慧型家居、酒店智慧型、機房動力環境監控、電力監控等行業。
以往都是採用控制電纜和PLC連線。如果採用了分散式I/O模組,就可以通過一條通信線和PLC連線,節省了布線、節省了PLC自身的I/O點數

採集控制模組

代表型號

M244、M281、MD44、MD88、M232D-P、MDIA、MDVA、M2IA、M2VA……

產品簡介

在許多工業場合,RJ45是最普遍的接線標準。分散式I/O模組採用業界通用的Modbus TCP協定,I/O與系統完全隔離。為用戶提供RTOS嵌入式實時作業系統、軟硬體雙看門狗設計不當機不丟包、寬電壓高低溫工作環境、、全連線埠防錯接反接保護、高性價比、遠超同類的智慧型測控解決方案。代表型號有:M244、M281、MD44、MD88、M232D-P、MDIA、MDVA、M2IA、M2VA等。下面以M244為例說明。
M244為4路數字量輸入(DI)和4路數字量輸出(DO)採集控制設備,DO為2路C型繼電器和2路集電極開路輸出。採用標準的ModbusTCP通訊協定,可以通過TCP/IP網路遠程採集模擬量數據。
模組還提供一個RS485擴展接口,方便、靈活的級聯方式,能夠支持最多16級級聯,使得MD44,MDIA,MDVA,MDI8,MDV8,MD82,MD88,MD16等RS485採集模組能夠通過最低成本實現網路接入,並實現各種數字量、模擬量的組合擴展採集。
電源具有良好的過流過壓、防反接保護功能
分散式io
下圖冊為接線示意圖
豐富的指示燈,全面查看狀態,及時排查故障

參數

輸入接口:4路乾接點輸入 過壓小於60V,過流小於100mA
輸出接口:2路C型繼電器2A30VDC/1A125VAC(0,1路) 2路集電極開路輸出30V500mA(2,3路)
接口類型:RJ-45
速 率:10/100M自適應
嵌入協定:ARP,ICMP,IP,TCP,UDP,DHCP,DNS
數據位 :8
停止位 :1
地 址:1-255
串口防雷:600W
ESD保護:1.5KV
電源規格:9-24VDC
工作溫度、濕度:-25~85℃,5~95%RH,不凝露
儲存溫度、濕度:-60~125℃,5~95%RH,不凝露
安裝方式: 可選標準DIN 導軌安裝或簡單固定方式
處理器:內置帶雙看門狗的CPU,高速可靠,防止當機
