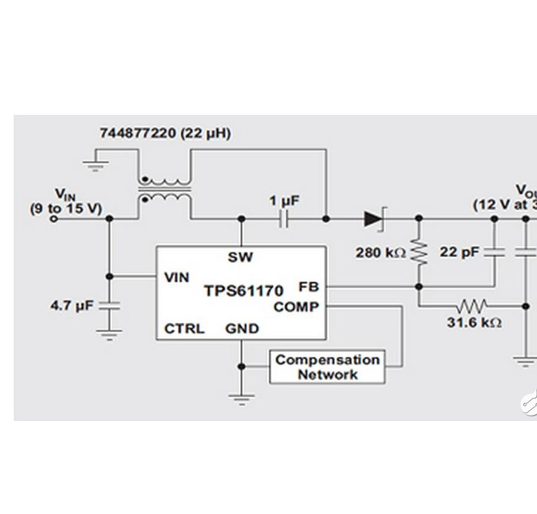

在電路中，由於導線布線和元器件的分布而存在的電感叫分布電感。
基本介紹
- 中文名：分布電感
- 外文名：distributed inductance
- 特點：導線布線和元器件的分布而存在
- 本質：電感
- 影響： 接外掛程式的分布參數
介紹,分布電感的影響,
介紹
電解電容是兩層薄膜捲起來的，這種捲起來的結構在高頻時都具有一定的電感，它對電路的影響等效於給電路串聯上一個電感器，這個電感值就是分布電感。根據電感器的頻率特性，可以知道由於分布電感的數值一般不大，在低頻可以不考慮分布電感的影響，但對於高頻交流電路，分布電感的影響就不能忽略了。
1. 線繞精密電阻和電位器的分布參數（分布電容和分布電感）
由於線繞精密電阻和電位器存在分布參數，所以線繞精密電阻和電位器的匝數較多時，往往採用無感繞製法繞制，即正向繞制的匝數和反向繞制的匝數相同，以儘量減小分布電感。
2. 傳輸電纜的分布參數
可以把一條傳輸電纜看成是由分布電容、分布電感和電阻聯合組成的等效電路。
3. 印製板引線的分布參數
對高頻電路印製板上的引線來說，它的分布電感不容忽視。去除這些分布電感影響，可以加寬電源線和地線以減少電源線和地線的阻抗。
4. 接外掛程式的分布參數
線路板上的接外掛程式，有520nH的分布電感。雙列直插的(24)引腳積體電路插座，有4~18nH的分布電感。
5. 電容器的分布參數
實際中的電容器與“理想”電容器不同，“實際”電容器由於其封裝、材料等方面的影響，使其只具備電感、電阻的一個附加特性。單片陶瓷電容器具有很低的等效串聯電感，即具備很寬的退耦頻段，所以比較適合用作高頻電路的退耦電容。
綜上所述，這些小的分布參數對於在較低頻率的電路中是可以忽略不計的；而在高頻電路中則必須予以注意。
分布電感的影響
1.繞線電阻器和電位器的分布
繞線電阻器和電位器的線匝之間存在分布電感。為減小分布電容的數值，往往採用無感繞製法繞制，即正向和反向繞制的匝數相同，以儘量減小分布電感。
2.輸電纜的分布電感
傳輸電纜可以看做有分布電容、分布電感和電阻組成的網路。電纜越長，分布電感越大。
3.印製電路板引線的分布電感
高頻電路的印製電路板引起的分布電感不容忽視。為消除分布電感的影響，設計時要加寬電源線和地線，以減少電源線和地線的阻抗。
4.接外掛程式的分布電感
線路板的接外掛程式約有520nH的分布電感；雙列直插式（如24引腳）積體電路插座，其分布電感約為4～18nH。
5.電容器的分布電感
電容器由於封裝、材料等因素而具有一些電感的特性。例如，單片陶瓷電容器就具有很低的等效串聯電感。
