焊件經焊接後所形成的結合部分稱為焊縫。焊縫表面與母材的交界處稱為凹角焊縫。角焊縫的橫截面中,從一個焊件上的焊趾到另一個焊件表面的最小距離稱為焊腳。

基本介紹

  • 中文名:凹角焊縫
  • 學科:焊接
參數,成形係數,

參數

表示對接焊縫幾何形狀的參數有焊縫寬度、余高熔深
(1)焊縫寬度指焊縫表面與母材的交界處稱為焊趾。而單道焊縫橫截面中,兩焊趾之間的距離稱為焊縫寬度。
(2)余高指超出焊縫表面焊趾連線上面的那部分焊縫金屬的高度稱為余高。焊縫的余高使焊縫的橫截面增加,承載能力提高,並且能增加射線攝片的靈敏度,但卻使焊趾處會產生應力集中。通常要求余高不能低於母材,其高度隨母材厚度增加而加大,但最大不得超過3mm。
(3)熔深在焊接接頭橫截面上,母材熔化的深度稱為熔深。一定的熔深值保證了焊縫和母材的結合強度。當填充金屬材料(焊條或焊絲)一定時,熔深的大小決定了焊縫的化學萬分。不同的焊接方法要求不同的熔深值,例如堆焊時,為了保持堆焊層的硬度,減少母材對焊縫的稀釋作用,在保證熔透的前提下,應要求較小的熔深。

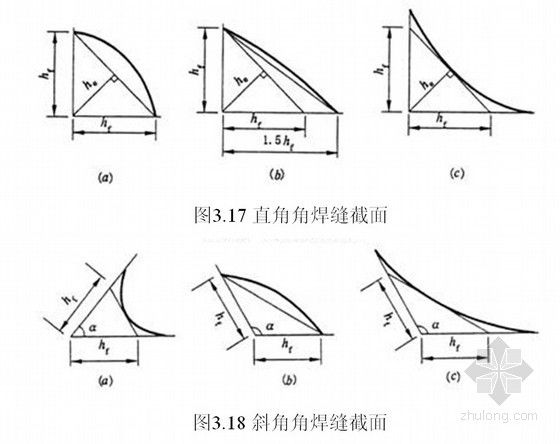

根據角焊縫的外表形狀,可將角焊縫分成兩類:焊縫表面凸起帶有餘高的角焊縫稱為凸角焊縫;焊縫表面下凹的角焊縫稱為凹角焊縫,見圖14。表示角焊縫幾何形狀的參數有焊腳、角焊縫凸度和角焊縫凹度
(1)焊腳角焊縫的橫截面中,從一個焊件上的焊趾到另一個焊件表面的最小距離稱為焊腳。焊腳值決定了兩焊件的結合強度,它是最主要的一個參數。
(2)凸度凸角焊縫截面中,焊趾連連線與焊縫表面之間的最大距離。
(3)凹度凹角焊縫橫截面中,焊趾連線與焊縫表面之間的最大距離。

成形係數

熔焊時,在單道焊縫橫截面上焊縫寬度(c)與焊縫計算厚度(s)的比值稱為焊縫成形係數,即
焊縫成形係數=c/s
焊縫寬度和焊縫計算厚度在各種接頭中的表示見圖15。焊縫成形係數小時形成窄而深的焊縫,在焊縫中心由於區域偏析會聚集較多的雜質,抗熱裂紋性能差,所以形成係數值不能太小,如自動埋弧焊時焊縫的成形係數要大於1.3,即焊縫的寬度至少為焊縫計算厚度的1.3倍。
11、試述焊接工藝參數對焊縫形狀的影響。
焊接時,為保證焊接質量而選定的諸物理量(例如,焊接電流、電弧電壓、焊接速度、線能量等)的總稱為焊接工藝參數。工藝參數對焊縫形狀的影響如下:
(1)焊接電流當其它條件不變時,增加焊接電流,焊縫厚度和余高都增加,而焊縫寬度則幾乎保持不變(或略有增加),見圖16a。
(2)電弧電壓當其它條件不變時,電弧電壓增大,焊縫寬度顯著增加,而焊縫厚度和余高略有減少,見圖16b。
(3)焊接速度當其它條件不變時,焊接速度增加,焊縫寬度、焊縫厚度和余高都減少,見圖16c。
焊接電流、電弧電壓和焊接速度是焊接時的三大焊接工藝參數,選用時,應當考慮到這三者之間的相互適當配合,才能得到形狀良好,符合要求的焊縫。
