側垂面

投影面垂直面簡介

垂直於一個投影面而與其他兩投影面傾斜的平面稱為投影面垂直面。垂直於H面的平面稱為鉛垂面，垂直於V面的平面稱為正垂面，垂直於W面的平面稱為側垂面。

對於投影面垂直面，畫圖時，一般先畫積聚性投影（斜線）。讀圖時，如果平面形有一個投影積聚成一條傾斜於投影軸的斜線，則此平面為投影面垂直面;垂直於斜線所在的那個投影面。

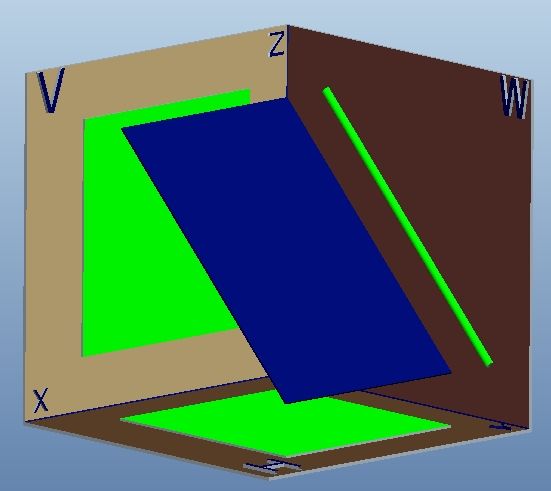

1、側垂面的側面投影積聚成一直線段，且與該投影面上的OZ 軸的夾角等於該平面對V面的傾角b，與OYW 軸的夾角等於該平面對H面的傾角a ；

2、側垂面的另外兩個投影為小於實形的類似形。
