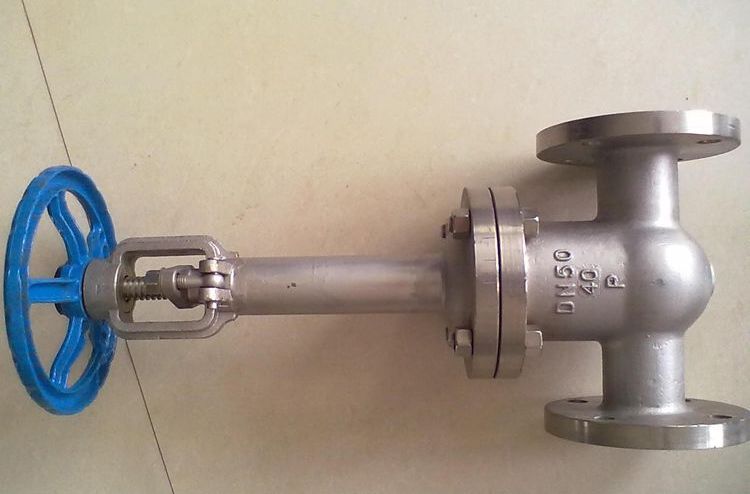

低溫閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體,叫做剛性閘板;也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

基本介紹

  • 中文名:低溫閘閥
  • 啟閉件:閘板
  • 分類:楔式閘板式閘閥和平行閘板式閘閥
  • 優點:形體簡單 , 結構長度短等
分類,優缺點,優點,缺點,特點,安裝使用,技術性能參數,型號,特點,執行標準,壓力試驗,主要零件材料,規格主要尺寸,

分類

低溫閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分,可分為明桿閘閥和暗桿閘閥兩種。
低溫閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是採用強制密封的 , 即閥門關閉時,要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
低溫閘閥的閘板隨閥桿一起作直線運動的,叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變為直線運動 , 也就是將操作轉矩變為操作推力。
開啟閥門時,當閘板提升高度等於閥門通徑的1:1倍時,流體的通道完全暢通,但在運行時,此位置是無法監視的。實際使用時,是以閥桿的頂點作為標誌,即開不動的位置,作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2-1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置,按閘板的位置(即行程>來確定。
有的閘閥 , 閥桿螺母設在閘板上,手輪轉動帶動閥桿轉動 , 而使閘板提升 , 這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

優缺點

優點

流體阻力小 , 密封面受介質的忡刷和侵蝕小。
開閉較省力。
介質流向不受限制 , 不擾流、不降低壓力。
形體簡單 , 結構長度短,製造工藝性好,適用範圍廣。
低溫閘閥的缺點如下:
密封面之間易引起沖蝕和擦傷,維修比較困難。
外形尺寸較大,開啟需要一定的空間,開閉時間長。
結構較複雜。
閘闊的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可 分為 : 單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分,可分為明桿閘閥和暗桿閘閥兩種。
低溫閘閥的安裝與維護應注意以下事項:
手輪、手柄及傳動機構均不允許作起吊用,並嚴禁碰撞。
雙閘板閘閥應垂直安裝(即閥桿處於垂直位置 , 手輪在頂部 )。
帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )。
帶傳動機構的閘閥,按產品使用說明書的規定安裝。
如果閥門經常開關使用 , 每月至少潤滑一次。
結構特點:
長期以來市場上使用的一般閘閥普遍存在著漏水或生鏽現象,本企業引進歐洲高科技橡膠及閥門製造技術所生產的彈性座封閘閥,克服了一般閘閥密封不良,生鏽等缺陷,彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果,該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。可廣泛用於自來水、污水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。

缺點

1、密封面之間易引起沖蝕和擦傷,維修比較困難。
2、外形尺寸較大,開啟需要一定的空間,開閉時間長。
3、結構較複雜。
閘闊的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可 分為 : 單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分,可分為明桿閘閥和暗桿閘閥兩種。

特點

重量輕:本體採用高級球黑鑄鐵製成,重量較傳統閘閥重量減輕約20%~30%,安裝維修方便。
平底式閘座:傳統的閘閥往往在通水洗管後即因外物諸如石頭,木塊、水泥、鐵屑、雜物等淤積於閥底凹槽內,容易造成無法關閉緊密而形成漏水現象,彈性座封閘閥底部採用與水管機同的平底設計,不易造成雜物淤積,使流體暢通無阻。
整體包膠:閘板採用高品質的橡膠進行整體內、外包膠,歐洲一流的橡膠硫化技術使得硫化後的閘板能夠保證精確的幾何尺寸,且橡膠與球墨鑄閘板接著牢靠,不易脫落及彈性記憶佳。水
精鑄閥體:閥體採用精密鑄造,精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。
低溫閘閥具有以下優點:
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短,製造工藝性好,適用範圍廣。

安裝使用

1.安裝前須檢查閥門腔內和密封面等部位,不允許有污物或砂粒附著; 2.各連線部位螺栓,要求均勻擰緊; 3.檢查填料部位要求壓緊,既保證填料的密封性,也要保證閘板開啟靈活; 4.用戶在安裝閥門前,必須校對閥門型號,連線尺寸及注意介質流向,保證與閥門要求一致性; 5.用戶在安裝閥門時,必須預留閥門驅動的必要空間; 6.驅動裝置的接線須按線路圖進行; 7.閘閥必須定期保養,不得隨意碰撞及擠壓,以免影響密封。

技術性能參數

型號

DZ41H/Y/F
低溫閘閥適用於甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質

特點

1、為防止中腔異常升壓,在閘板的進口側設定了泄壓孔
2、根據閥門的工作溫度確定閥蓋的頂部長度,確保閥桿填料的可靠密封
3、根據工作溫度合理選用填料,墊片等零件的材料
4、嚴格控制材料的化學成份及低溫衝擊韌性等力學性能指標
5、採用多種配管法蘭標準及密封面型式,適用於各種工程需要

執行標準

設計與製造
結構長度
法蘭尺寸
壓力-溫度
試驗-檢驗
JB/T7749
GB12221
JB79
Gb9131
JB/T9092

壓力試驗

公稱壓力PN
1.6
2.5
4.0
6.4
10.0
強度試驗
2.4
3.8
6.0
9.6
15.0
水密封試驗
1.8
2.8
4.4
7.0
11.0
上密封試驗
1.8
2.8
4.4
7.0
11.0
氣密封試驗
0.4-0.7

主要零件材料

閥體蓋板
閥桿
密封面
墊片
填料
工作溫度
適用介質
ZGoCrMNVAI低溫高壓鑄鋼
1Cr7Ni12
STL/STL
1Cr13/柔性石墨
低溫石棉
PTFE浸聚四氟乙
烯石棉繩
柔性石墨
-46
丙烷/炳烯
甲醇/乙烷
煤氣/液氨
LCB
ZGoCrMNVAI低溫高壓鑄鋼
-60
LC1
ZGoCrMNVAI低溫高壓鑄鋼
-73
LC2
ZGoCrMNVAI低溫高壓鑄鋼
1Cr18Ni9Ti
-101
LC3
ZGoCrMNVAI低溫高壓鑄鋼
-115
LC4
ZGoCrMNVAI低溫高壓鑄鋼
-196

規格主要尺寸

國標低溫法蘭閘閥規格主要尺寸
PN1.6MPa-2.5MPa
1.6MPa
DN
L
D
D1
D2
b
n-Φd
H
D0
凸面法法
RF
DZ40Y-16LCB
DZ40Y-16LC1
DZ40Y-16LC2
DZ40Y-16LC3
DZ40Y-16LC4
DZ40Y-16P
DZ40Y-16R
20
150
105
75
55
14
4-Φ14
320
140
25
160
115
85
65
14
4-Φ14
350
160
32
180
135
100
78
16
4-Φ18
385
180
40
200
145
110
85
16
4-Φ18
420
220
50
250
160
125
100
16
4-Φ18
540
240
65
265
180
145
120
18
4-Φ18
610
240
80
280
195
160
135
20
8-Φ18
690
280
100
300
215
180
155
20
8-Φ18
780
300
125
325
245
210
185
22
8-Φ18
930
320
150
350
280
240
210
24
8-Φ23
980
350
200
400
335
295
265
26
12-Φ26
1180
400
250
450
105
355
320
30
12-Φ30
1390
450
300
500
460
410
375
30
12-Φ30
1620
500
350
550
520
470
435
34
16-Φ34
1810
500
400
600
580
525
485
36
16-Φ36
1970
550
2.5MPa
20
150
105
75
55
16
4-Φ16
320
140
凸面法法
RF
DZ40Y-25LCB
DZ40Y-25LC1
DZ40Y-25LC2
DZ40Y-25LC3
DZ40Y-25LC4
DZ40Y-25P
DZ40Y-25R
25
160
115
85
65
16
4-Φ16
350
160
32
180
135
100
78
18
4-Φ18
385
180
40
200
145
110
85
18
4-Φ18
420
200
50
250
160
125
100
20
4-Φ20
540
240
65
265
180
145
125
22
8-Φ22
510
240
80
280
195
160
135
22
8-Φ22
690
280
100
300
230
190
160
24
8-Φ24
780
300
125
325
270
220
188
28
8-Φ28
930
300
150
350
300
250
218
30
8-Φ30
980
320
200
400
360
310
278
34
12-Φ34
1180
360
250
450
425
370
332
36
12-Φ36
1390
400
300
500
485
430
390
40
16-Φ40
1620
450
350
550
550
490
448
44
16-Φ44
1810
500
400
600
610
550
505
48
16-Φ48
1990
560
國標低溫法蘭閘閥規格主要尺寸
PN4.0MPa-10.0MPa
4.0 MPa
DN
L
D
D1
D2
D6
b
n-Φd
H
D0
凹面法法
MFM
DZ40Y-40LCB
DZ40Y-40LC1
DZ40Y-40LC2
DZ40Y-40LC3
DZ40Y-40LC4
DZ40Y-40P
DZ40Y-40R
20
150
105
75
55
51
16
4-Φ14
330
140
25
160
115
85
65
58
16
4-Φ14
360
160
32
180
135
100
78
66
18
4-Φ18
440
180
40
200
145
110
85
76
18
4-Φ18
455
200
50
250
160
125
100
88
20
4-Φ18
575
240
65
380
180
145
120
110
22
4-Φ20
635
240
80
3103
195
160
135
121
22
8-Φ22
715
280
100
50
230
190
160
150
24
8-Φ22
815
300
125
400
270
220
188
176
28
8-Φ24
965
360
150
450
300
250
218
204
30
8-Φ28
1025
400
200
550
375
320
282
160
38
8-Φ30
1225
450
250
650
445
385
345
313
42
12-Φ34
1440
560
300
750
510
450
408
364
46
16-Φ34
1665
5470
350
850
570
510
465
422
52
16-Φ41
1880
720
400
950
655
585
535
474
58
16-Φ18
2050
800
6.4MPa
20
190
125
90
68
51
20
4-Φ18
330
180
凹面法法
MFM
DZ40Y-64LCB
DZ40Y-64LC1
DZ40Y-64LC2
DZ40Y-64LC3
DZ40Y-64LC4
DZ40Y-64P
DZ40Y-64R
25
210
135
100
78
58
22
4-Φ23
360
180
32
230
150
110
82
66
24
4-Φ23
410
180
40
240
165
125
95
76
24
4-Φ23
480
220
50
250
175
135
105
88
26
4-Φ23
585
240
65
280
200
160
130
110
28
8-Φ23
690
240
80
310
210
170
140
121
30
8-Φ23
745
280
100
350
250
200
168
150
32
8-Φ25
885
300
125
400
295
240
202
176
36
8-Φ30
985
360
150
450
340
280
240
204
38
8-Φ34
1050
400
200
550
405
345
300
260
44
12-Φ34
1240
450
250
650
470
400
352
313
48
12-Φ41
1460
560
300
750
530
160
412
364
54
16-Φ41
1670
5640
10.0MPa
25
210
135
100
78
58
24
4-Φ18
365
200
